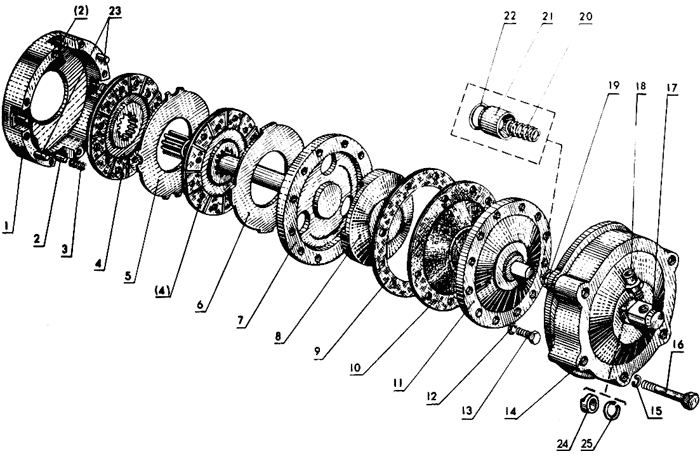

Механизм блокировки дифференциала. Запасные части к трактору МТЗ-80
Механизм блокировки дифференциала. Запасные части к трактору МТЗ-80
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 70-2409010-Б | 1 | Муфта блокировочная (1-13) | |
| 70-2409050-Б | 1 | Переходник (14, 17-22, 24, 25) | |
| 70-2409060 | Корпус (1, 2) | ||
| 70-2409035 | 1 | Кожух | |
| 1 | 70-2409015-А | Корпус муфты | |
| 2 | 4 | Штифт 5Пр2ах25 ГОСТ 3128-70 | |
| 3 | 50-1702148-А | 4 | Пружина фиксатора |
| 4 | 50-3502040-А | 2 | Диск |
| 5 | 70-2409016 | 1 | Диск промежуточный |
| 6 | 70-2409028 | 1 | Диск отжимной |
| 7 | 70-2409020 | 1 | Вал блокировочный |
| 8 | 70-2409018 | 1 | Диск нажимной |
| 9 | 70-2409029 | 1 | Прокладка |
| 10 | 70-2409021-А | 1 | Диафрагма |
| 11 | 70-2409030-Б | 1 | Крышка диафрагмы |
| 12 | 8 | Шайба 8Т 65Г 06 ОСТ 37.001.115-75 | |
| 13 | 8 | Болт М8-6gx36.88.35.019 ГОСТ 7796-70 | |
| 14 | 70-2409035-А | 1 | Кожух |
| 15 | 5 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 16 | 5 | Болт М12-6gx200.88.35.019 ГОСТ 7795-70 | |
| 17 | 70-2409026-Б | 1 | Переходник |
| 18 | 70-2409037 | 1 | Штуцер |
| 19 | 1 | Кольцо 020-025-30-1-4 ГОСТ 9833-73 | |
| 20 | 54-06-448-А | 1 | Пружина |
| 21 | 70-2409027 | 1 | Втулка |
| 22 | 70-2409033-Б | 1 | Кольцо |
| 23 | 2 | Штифт 8Пр 2ах36 ГОСТ 3128-70 | |
| 24 | 82Р-2409036 | 1 | Уплотнитель |
| 25 | 1 | Кольцо 2В40-1 ГОСТ 13940-68 |
