Привод рулевого управления. Запчасти к трактору МТЗ 82
Привод рулевого управления. Запчасти к трактору МТЗ 82

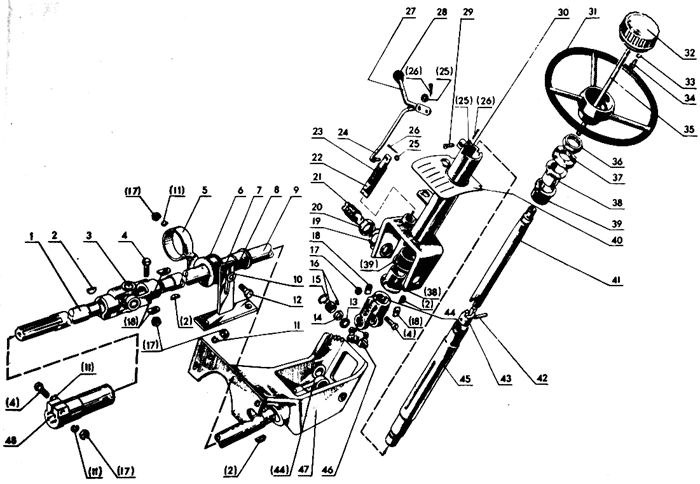

№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
80-3401005 | 1 | Привод | |
80-3401010 | 1 | Привод рулевого механизма (7, 10, 11, 24-29, 31-35, 48) | |
70-3401050-Б | 1 | Вал (42, 43, 45) | |
70-3401080-В | 1 | Труба (22, 23, 30) | |
70-3401085 | 1 | Рычаг (24-27) | |
80-3401100 | 1 | Корпус (5, 6, 8) | |
1 | 80-3401072 | 1 | Вал |
2 | 4 | Шпонка сегментная 5х10 ГОСТ 8795-68 | |
3 | 50-3401060 | 2 | Кардан |
4 | 5 | Болт М10-6gx40.88.35.019 ГОСТ 7796-70 | |
5 | 80-3401103 | 4 | Хомут |
6 | 80-3401104 | 1 | Амортизатор |
7 | 80-3401105 | 1 | Стойка |
8 | 80-3401106 | 1 | Втулка |
9 | 80-3401052-Б | 1 | Вал |
10 | 12 | Шайба 10.01.019 ГОСТ 11371-78 | |
11 | 6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
12 | 1 | Болт М10-6gx30.88.35.019 ГОСТ 7796-70 | |
13 | 50-3401063 | 8 | Обойма |
14 | 50-3401064 | 8 | Сальник |
15 | 8 | Кольцо Б19 ГОСТ 13943-68 | |
16 | 904700УС17 | 8 | Подшипник |
17 | 5 | Гайка М10-6Н.6.019. ГОСТ 5915-70 | |
18 | 80-3401013 | 8 | Шайба |
19 | 70-3401028 | 2 | Шайба |
20 | 2 | Гайка М27х2-6Н.6.019 ГОСТ 2526-70 | |
21 | 70-3401089 | 2 | Винт |
22 | 70-3401088-Б | 1 | Фиксатор |
23 | 70-3401087 | 1 | Пружина 392 ГОСТ 11371-68 |
24 | 70-3401084 | 1 | Тяга |
25 | 2 | Шайба 6.01.019 ГОСТ 11371-68 | |
26 | 2 | Шплинт 1,6х12.007 ГОСТ 397-66 | |
27 | 70-3401083 | 1 | Рычаг |
28 | 70-3401093 | 1 | Наконечник рычага |
29 | 1 | Палец 6х18 ОСТ 37.001.163-75 | |
30 | 70-3401020 | 1 | Труба |
31 | 66-3402015-02 | 1 | Колесо рулевое |
32 | 70-3401035 | 1 | Головка |
33 | 3 | Шайба 6 ОТ 65Г 06 ГОСТ 6402-70 | |
34 | 3 | Болт М6-6gx12.88.35.019 ГОСТ 7796-70 | |
35 | 70-34011040 | 1 | Пластина |
36 | 70-3401079 | 1 | Контргайка |
37 | 70-3401078 | 1 | Гайка |
38 | 70-3401076 | 2 | Втулка |
39 | 70-3401077-Б | 2 | Амортизатор |
40 | 70-3401094 | 1 | Пластина уплотнительная |
41 | 70-3401074-Б | 1 | Вал рулевой |
42 | 1 | Штифт 8Пр 2х36 ГОСТ 3128-70 | |
43 | 70-3401054-Б | 1 | Хвостик вала |
44 | 50-3401061-А | 4 | Вилка |
45 | 70-3401055 | 1 | Вал промежуточный |
46 | 50-3401062 | 2 | Крестовина |
47 | 70-3401120 | 1 | Кронштейн |
48 | 80-3401070 | 1 | Втулка |
