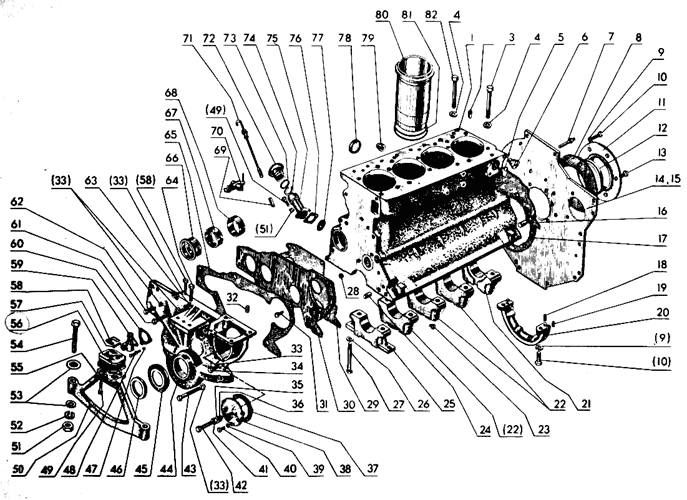

Подвеска и блок цилиндров. Запчасти к трактору МТЗ 82
Подвеска и блок цилиндров. Запчасти к трактору МТЗ 82
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 240-1001010-А | 1 | Опора (49, 50, 55, 56) | |
| 240-1002001-Б2-01 | 1 | Блок цилиндров (1-6, 16, 21-28, 66-68, 78, 79, 82) | |
| 240-1002035-01 | 1 | Крышка (35, 36, 38, 41, 42) | |
| 50-1002040-Б | 1 | Опора картера (18, 20) | |
| 50-1002045 | 1 | Опора картера с уплотнением (18, 19, 20) | |
| 240-1002060-А-01 | 1 | Крышка шестерен (32, 44-46) | |
| 240-1002115-01 | 1 | Горловина (74, 75) | |
| А19.01.100-04 | 1 | Крышка (72, 73) | |
| 1 | 240-1002015-А3 | 1 | Блок цилиндров |
| 2 | 240-1002046 | 2 | Штифт |
| 3 | 240-1002047-01 | 4 | Болт |
| 4 | 48-1002318 | 16 | Шайба |
| 5 | 1 | Заглушка 45-019 | |
| 6 | 50-1002318-Б | 2 | Рым |
| 7 | 50-1002340 | 1 | Фиксатор |
| 8 | 50-1002316-А2 | 1 | Прокладка |
| 9 | 9 | Шайба 12 ГОСТ 6402-70 | |
| 10 | 9 | Болт М12-gx35.88.35.019 ГОСТ 7796-70 | |
| 11 | 240-1002300-01 | 1 | Корпус сальника |
| 12 | 1 | Манжета 1-100х125-4 ГОСТ 8752-70 | |
| 13 | 8 | Болт М10-6gx25.88.35.019 ГОСТ 7796-70 | |
| 14 | 50-1002313-В | 1 | Лист |
| 15 | 50Л-102313 | 1 | Лист |
| 16 | 50-1005019 | 2 | Штифт |
| 17 | 240-1002314 | 1 | Прокладка |
| 18 | 240-1002044 | 2 | Штифт |
| 19 | 240-1002043 | 2 | Уплотнение |
| 20 | 50-1002042-Б | 1 | Опора картера |
| 21 | 50-1005152-В | 1 | Крышка |
| 22 | 50-1005140-Б | 3 | Крышка |
| 23 | 240-1002332 | 1 | Пробка КГ 1/8" ГОСТ 12720-67 |
| 24 | 50-1002034 | 2 | Штифт |
| 25 | 50-1005141-Б | 1 | Крышка коренного подшипника |
| 26 | 50-1005161 | 10 | Шайба |
| 27 | 50-1005159-Б1 | 10 | Болт |
| 28 | 50-1002326-В | 2 | Заглушка |
| 29 | 240-1002033 | 1 | Прокладка |
| 30 | 240-1002030 | 1 | Щит |
| 31 | 4 | Болт М10-6gx20.88.35.019 ГОСТ 7796-70 | |
| 32 | 2 | Штифт 8 h х 16 ГОСТ 3128-70 | |
| 33 | 22 | Шайба 10 ГОСТ 6402-70 | |
| 34 | 2 | Болт М10-6gx45.88.35.019 ГОСТ 7796-70 | |
| 35 | 1 | Шайба 12 ГОСТ 11371-78 | |
| 36 | 240-1002034 | 1 | Прокладка |
| 37 | 240-1002038 | 1 | Прокладка |
| 38 | 240-1002036 | 1 | Крышка |
| 39 | 50-1022067 | 3 | Кольцо уплотнительное |
| 40 | 3 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
| 41 | 1 | Гайка М12.6.019 ГОСТ 7796-70 | |
| 42 | 240-1002039 | 1 | Болт |
| 43 | 2 | Болт М10-6gx75.88.35.019 ГОСТ 7796-70 | |
| 44 | 240-1002065-А | 1 | Крышка шестерен |
| 45 | 50-1002066 | 1 | Маслоотражатель |
| 46 | 1 | Манжета 2-50х70-4 ГОСТ 8752-70 | |
| 47 | 3 | Шайба 6 ГОСТ 6402-70 | |
| 48 | 240-3802005 | 1 | Болт |
| 49 | 6 | Болт М8-6gx20.88.35.019 ГОСТ 7796-70 | |
| 50 | 240-1001015-А1 | 1 | Опора |
| 51 | 2 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | |
| 52 | 2 | Шайба 16 ГОСТ 6402-70 | |
| 53 | 4 | Шайба 16 ГОСТ11371-78 | |
| 54 | 2 | Болт М16-6gx80.88.35.019 ГОСТ 7796-70 | |
| 55 | 1 | Шайба 8 ГОСТ 6402-70 | |
| 56 | 240-1001025 | 1 | Амортизатор |
| 57 | 2 | Болт М6-6gx16.88.35.019 ГОСТ 7796-70 | |
| 58 | 240-1001017 | 8 | Прокладка |
| 59 | ПТ-3802010-09 | 1 | Привод тахоспидометра |
| 60 | 50-1021012 | 6 | Прокладка |
| 61 | 1 | Болт М10-6gx60.88.35.019 ГОСТ 7796-70 | |
| 62 | 3 | Болт М10-6gx30.88.35.019 ГОСТ 7796-70 | |
| 63 | 1 | Гайка М10-6.019 ГОСТ 5915-70 | |
| 64 | 1 | Болт М10-6gx35.88.35.019 ГОСТ 7796-70 | |
| 65 | 240-1002064 | 1 | Прокладка |
| 66 | 240-1002069 | 1 | Втулка |
| 67 | 240-1002067 | 1 | Втулка |
| 68 | 240-1002068 | 1 | Втулка |
| 69 | 240-1002323Б | 1 | Трубка |
| 70 | 1 | Краник Кр2 | |
| 71 | 240-1002320-В-а2 | 1 | Масломер |
| 72 | А19.01.001 | 1 | Пробка |
| 73 | 042-048-30-2-1 | 1 | Кольцо |
| 74 | А19.01.003 | 1 | Кольцо |
| 75 | 240-1002088-В-01 | 1 | Патрубок |
| 76 | 240-1002082А | 1 | Прокладка |
| 77 | 240-1002085 | 1 | Сетка |
| 78 | 240-1002328 | 1 | Заглушка |
| 79 | 50-1002327-А | 1 | Пробка |
| 80 | 50-1002021-А4 | 4 | Гильза цилиндров |
| 81 | 50-1002022-01 | 8 | Кольцо гильзы |
| 82 | 240-1002047 | 12 | Болт |
