Противозамерзатель БЕЛАЗ 7540А

Противозамерзатель

Противозамерзатель предназначен для автоматической подачи антифриза в пневматический привод тормозных систем с целью предотвращения замерзания конденсата. На самосвалах, поставляемых в страны с тропическим климатом, противозамерзатель не устанавливается.В качестве антифриза применяется этиловый спирт.

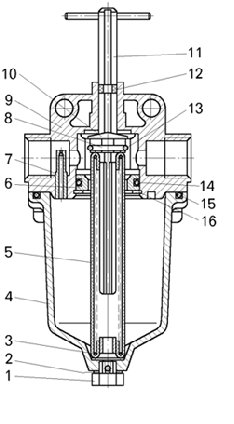

1 - пробка сливного отверстия; 2 - уплотнительная прокладка; 3 - пружина; 4 - нижний корпус; 5 - фитиль; 6 - обойма; 7 - жиклер; 8 - пробка; 9 - верхний корпус; 10 - запирающий штифт; 11 - шток с рукояткой; 12, 13, 14, 15 - уплотнительные кольца; 16 - упорное кольцо;

В верхний корпус 9 противозамерзателя вмонтировано включающее устройство, которое состоит из штока 11 с рукояткой, запирающего штифта 10 и пробки 8 с уплотнительным кольцом. Между дном корпуса 4 и пробкой 8 штока 11 установлен фитиль 5, растягиваемый пружиной 3. В пробке наливного отверстия (она на рисунке в разрез не попадает) имеется измерительный стержень. В сливное отверстие корпуса ввернута пробка. В крышку вмонтирован жиклер 7 для выравнивания давления воздуха в магистрали и корпусе предохранителя при закрытом положении. Вместимость резервуара 200 мл.Когда рукоятка штока находится в верхнем положении, воздух от компрессора проходит мимо фитиля-испарителя и увлекает с собой антифриз, который отбирает из воздуха влагу и превращает ее в незамерзающий конденсат.При температуре окружающего воздуха выше +5^оС установить шток в нижнее положение, повернув рукоятку. При этом пробка 8 с кольцом уплотняет фитиль 5 с пружиной 3 и резервуар разобщается с пневматической магистралью.

Заправка антифриза в противозамерзатель. В качестве антифриза применяется спирт этиловый ректификационный.Противозамерзатель заправляется антифризом только при температуре окружающей среды ниже плюс 5^оС. В противозамерзатель антифриз заливается через наливное отверстие в крышке, закрытое пробкой. Вместимость резервуара 200 мл.Для заливки антифриза и контроля его уровня нужно шток (рукоятку) опустить в нижнее положение и повернуть на 90^о и вывернуть пробку (с измерителем) из наливного отверстия. Заливать антифриз в противозамерзатель через воронку, потом завернуть пробку в наливное отверстие и, повернув шток (за рукоятку) на 90^оС, поднять его в рабочее положение. Подача антифриза в систему происходит автоматически.Уровень антифриза в противозамерзателе следует контролировать ежедневно, а периодичность заправки и норма расхода спирта определяется в зависимости от температуры окружающего воздуха.Перед началом заморозков (при сезонном обслуживании) необходимо очистить и промыть внутренние полости нижней крышки противозамерзателя.
