Гидравлический цилиндр БЕЛАЗ 7540А
Гидравлический цилиндр
ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР.Гидравлический цилиндр — телескопический, трехступенчатый (рис.1).

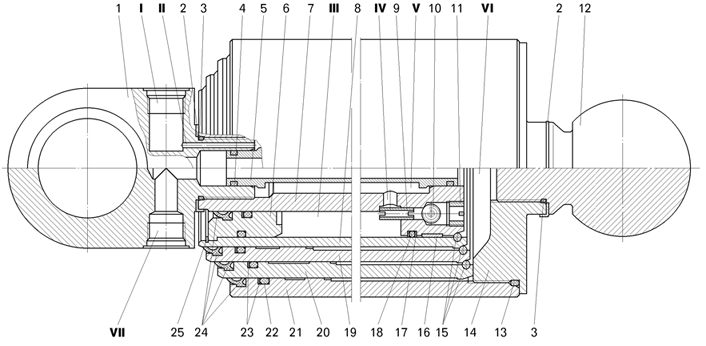

Рис.1. Гидроцилиндр опрокидывающего механизма:
| 1-головка
нижней опоры; 2-стопорная шайба; 3,4,13,18,22,-уплотнительные кольца; 5-внутренняя труба; 6-втулка; 7-шток с поршнем; 8-четвертая труба; 9-толкатель перепускного клапана; 10-шарик перепускного клапана; 11-гнездо перепускного клапана; 12-головка верхней опоры; 14-крышка; 15-ограничительные кольца; |
16-направляющее
кольцо поршня; 17,23-защитные шайбы; 19-третья труба; 20-вторая труба; 21-наружная труба; 24-предохранительные кольца; 25-упорное кольцо; I-канал гидролинии опускания; II,IV,V-дренажные каналы; III -штоковая (подпоршневая полость); VI-поршневая полость; VII-канал гидролинии подъема; |
Гидравлический цилиндр состоит из четырех выдвижных труб 8, 19 и 20, наружной трубы 21 и неподвижного штока с поршнем 7. Сопряжения подвижных звеньев уплотнены резиновыми кольцами 22 круглого сечения, предохраняемыми от выдавливания фторопластовыми защитными шайбами 23. В канавки труб и втулки 6 установлены предохранительные кольца 24 специального профиля, очищающие наружные поверхности труб при сжатии гидроцилиндра.При подъеме платформы рабочая жидкость подается по внутренней трубе 5 в поршневую полость VI. Сначала смещается вверх наружная труба 21, потом последовательно вторая 20, третья 19 и четвертая 8 выдвижные трубы. Четвертая выдвижная труба перемещается вместе с втулкой 6, скользящей по штоку.В поршень вмонтирован перепускной клапан, состоящий из шарика 10, толкателя 9 и гнезда 11. Когда четвертая труба 8 и втулка 6 достигнут верхнего положения, втулка перемещает толкатель вверх, шарик 10 поднимается и поршневая полость VI сообщается со штоковой полостью III и через каналы IV и II со сливной гидролинией. Раздвижение цилиндра прекращается.Жидкость, подаваемая в поршневую полость VI, через клапаны и радиальные каналы IV в штоке поршня, полость V между штоком и внутренней трубой 5 и канал III в головке 1 поступает в канал I гидролинии опускания платформы и сливается в бак.Нижняя опора выполнена на шарнирном подшипнике, верхняя — на шаровом шарнире.Шарнирный подшипник 12 нижней опоры гидроцилиндра (рис.2) уплотнен сальниками и смазывается через масленку 14. Верхний шарнир уплотнен сальником 5.Для смазывания шарового соединения на внешней стороне верхней опоры установлена масленка 7.

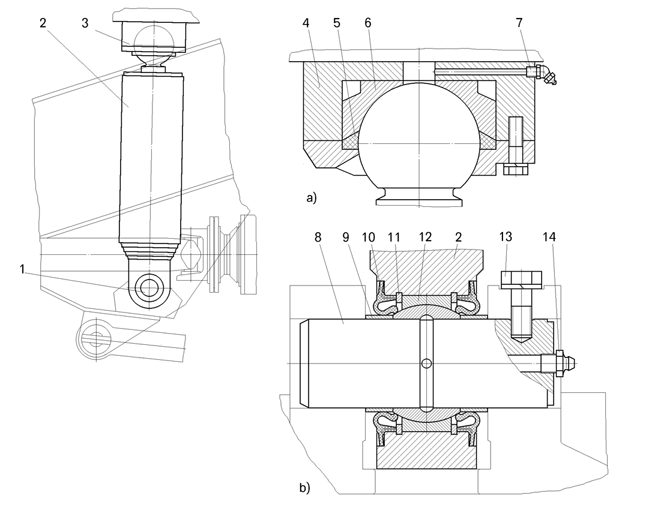

Рис.2.
Установка гидроцилиндра
опрокидывающего механизма:
1-нижняя опора;
2-гидроцилиндр;
3-верхняя опора;
4-корпус верхней опоры (на платформе);
5-сальник;
6-подпятник;
7,14-масленки;
8-палец;
9-распорная втулка;
10-уплотнительная манжета;
11-стопорное кольцо;
12-шарнирный подшипник;
13-стопорный болт.
