НШ-50

НШ 50 левого вращения - вращение ведущего ротора по часовой стрелки.

НШ 50 правого вращения - вращение ведущего ротора против часовой стрелки.

Расшифровка обозначения НШ 50

НШ - насос шестеренный
50 - рабочий объем

• Номинальное рабочее давление насоса НШ 50 – 20 МПа, что позволяет использовать их в современных гидросистемах четвертого исполнения по давлению.
• Насоса НШ 50 имеют в своей конструкции два компенсатора, изготовленных из специальной антифрикционной латуни, которые обеспечивают двусторонний поджим и компенсацию торцевого износа.
• Металлофторопластовые подшипники установлены в корпусе и крышке насоса, благодаря чему стало возможным отказаться от втулочной конструкции и уменьшить количество деталей. Это значительно повысило надежность насоса.
• Насосы НШ 50 могут быть использованы на большинстве сельскохозяйственных тракторов и агрегатов, а также на многих строительных, дорожных, лесных, коммунальных и других машинах. Особенно актуально использование этих насосов на машинах со стесненными габаритами в зоне установки.
• Конструктивные особенности и использование высококачественных материалов позволила повысить ресурс до 2 000 000 циклов

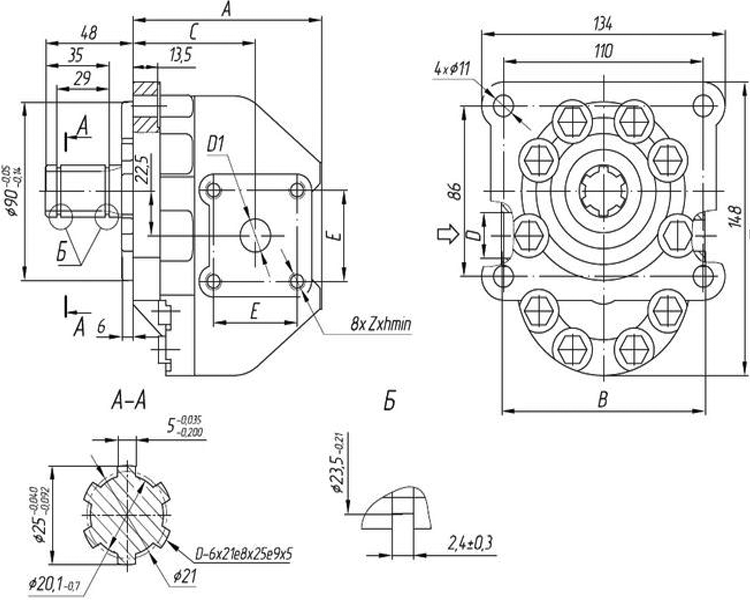

Чертёж насоса НШ 50

Технические характеристики насоса НШ 50

• Рабочий объем, 50 см3
• Номинальное давление, 20 МПа
• Макс, кратковременное давление, 25 МПа
• Максимальное пиковое давление, 28 МПа
• Максимальная частота вращения, 3000 мин-1
• Минимальная частота вращения, 500 мин-1

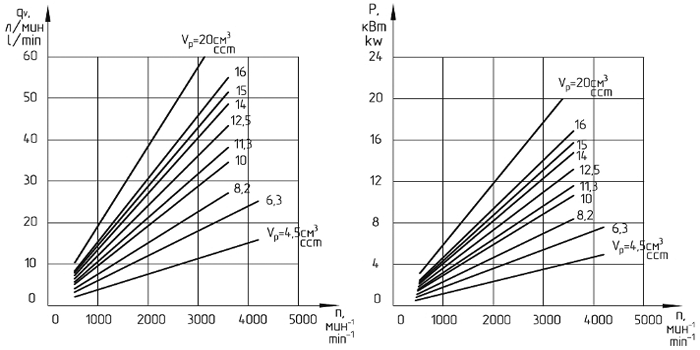

Номограмма производительности насоса НШ 50
