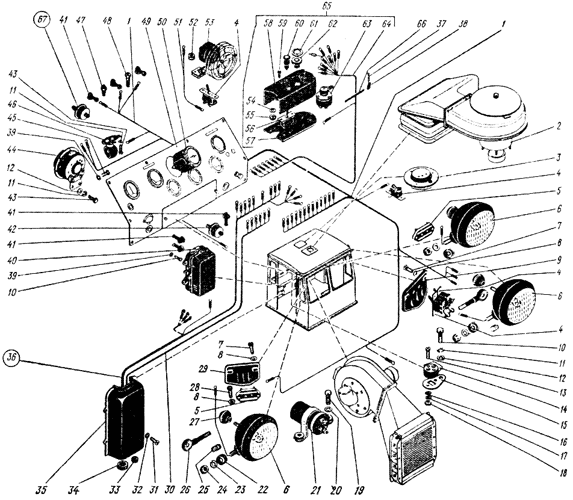

Электрооборудование кабины. Запасные части к трактору К-701
Электрооборудование кабины. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 65 | 700А.37.00.040-1 | 1 | Щиток |
| 56 | 700А.37.00.160 | 1 | Переключатель |
| 21 | 700А.37.00.200 | 1 | Прерыватель |
| 44 | 700А.37.00.300 | 1 | Сигнал |
| 9 | 700А.37.00.420 | 1 | Кожух |
| 15 | 700А.37.00.066 | 1 | Кронштейн |
| 3 | 700.37.00.070-1 | 1 | Плафон |
| 40 | 1902.3702 | 1 | Реле |
| 14 | 700.37.00.260 | 1 | Розетка |
| 53 | 700.37.00.310 | 1 | Вентилятор |
| 46 | 700.37.00.400 | 1 | Фонарь |
| 5 | 700.37.00.520 | 2 | Панель |
| 6 | 700.37.00.530 | 3 | Фара |
| 63 | 700.37.00.590 | 1 | Переключатель |
| 27 | 700.37.00.011-1 | 3 | Шар |
| 25 | 700.37.00.012 | 3 | Пружина |
| 22 | 700.37.00.013 | 3 | Чашка |
| 52 | 700.37.00.039 | 1 | Втулка |
| 41 | 700.37.00.043-2 | 23 | Наконечник |
| 35 | 700.37.00.068-2 | 1 | Кожух |
| 34 | 700.37.00.074-2 | 1 | Втулка |
| 33 | 700.37.00.092 | 1 | Втулка |
| 29 | 700.37.00.109-1 | 1 | Кожух |
| 26 | 700.37.00.124-1 | 3 | Опора |
| 58 | 700.37.00.129-1 | 1 | Панель |
| 57 | 700.37.00.141 | 1 | Основание |
| 36 | 701.37.24.090-7 | 1 | Жгут I |
| 64 | 700А.37.24.230-3 | 1 | Пучок VI |
| 1 | 700А.37.24.240-9 | 1 | Жгут |
| 30 | 700А.37.24.330-4 | 1 | Жгут |
| 51 | 700А.37.24.450-13 | 1 | Провод 143 |
| 50 | 701.38.00.010 | 1 | Тахоспидометр |
| 47 | 700.38.00.10 | 1 | Датчик |
| 67 | 700.38.00.060-1 | 3 | Датчик |
| 42 | 700.38.00.070-1 | 1 | Датчик |
| 48 | 700.38.00.080 | 1 | Сигнализатор |
| 49 | 701.38.05.000 | 1 | Щиток |
| 60 | 700.38.05.150 | 1 | Фонарь |
| 4 | 700.38.05.180 | 4 | Выключатель |
| 52 | 700.38.05.320-1 | 1 | Кнопка |
| 51 | 700.38.05.125 | 1 | Протектор |
| 2 | 700.81.01.020 | 1 | Электродвигатель |
| 43 | М6 Х 16 | 2 | Болт |
| 10 | М6 Х 30 | 4 | Болт |
| 19 | М8 Х 20 | 6 | Болт |
| 13 | М3 Х 30 | 2 | Винт |
| 59 | М4 Х 12 | 2 | Винт |
| 7 | М5 Х 12 | 4 | Винт |
| 31 | М5 Х 16 | 4 | Винт |
| 28 | М5 Х 20 | 4 | Винт |
| 45 | М6 Х 16 | 8 | Винт |
| 18 | М3 | 2 | Гайка |
| 55 | М4 | 2 | Гайка |
| 24 | М12 Х 1,25 | 9 | Гайка |
| 66 | ХЛ-400 | 2 | Лента |
| 38 | ХР | 2 | Рамка |
| 17 | 3.01 | 2 | Шайба |
| 16 | 3.65Г | 2 | Шайба |
| 54 | 4.65Г | 2 | Шайба |
| 8 | 5.01 | 6 | Шайба |
| 32 | 5.01 | 4 | Шайба |
| 39 | 6.01 | 5 | Шайба |
| 12 | 6.01 | 2 | Шайба увеличенная |
| 11 | 6.65Г | 3 | Шайба |
| 20 | 8.01 | 6 | Шайба |
| 23 | 12.65Г | 3 | Шайба |
| 37 | XIII | 2 | Шплинт |
