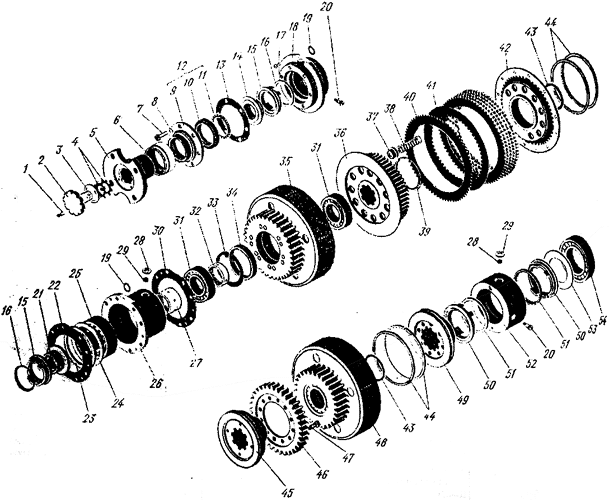

Вал ведущий коробки передач (редукторная часть). Запасные части к трактору К-700A
Вал ведущий коробки передач (редукторная часть). Запасные части к трактору К-700A
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
49 | 700А.17.01.050 | 1 | Диск средний в сборе |
42 | 700А.17.01.060-2 | 2 | Диск нажимной в сборе |
35 | 700А.17.01.070-2 | 1 | Шестерня в сборе |
48 | 700А.17.01.080-1 | 1 | Шестерня в сборе |
36 | 700А.17.01.032 | 1 | Барабан левый |
38 | 700А.17.01.034-1 | 22 | Пружина |
40 | 700А.17.01.037-1 | 12 | Диск |
41 | 700А.17.01.038-2 | 10 | Диск |
45 | 700А.17.01.042 | 1 | Диск левый |
46 | 700А.17.01.043 | 1 | Шестерня |
26 | 700.17.01.020 | 1 | Опора левая в сборе |
18 | 700.17.01.030-1 | 1 | Обойма левая в сборе |
12 | 700.17.01.040-1 | 1 | Крышка |
52 | 700.17.01.130* | 1 | Опора средняя |
9 | 700.17.01.016-1 | 1 | Крышка |
2 | 700.17.01.021-2 | 1 | Гайка |
21 | 700.17.01.022-2 | 1 | Втулка с буртиком |
15 | 700.17.01.023-2 | 2 | Кольцо уплотнительное |
14 | 700.17.01.024-2 | 1 | Кольцо |
20 | 700.17.01.025-1 | 4 | Винт установочный |
27 | 700.17.01.026-5 | 1 | Втулка распорная |
28 | 700.17.01.027 | 2 | Кольцо уплотнительное |
32 | 700.17.01.028 | 1 | Кольцо распорное |
34 | 700.17.01.029 | 1 | Кольцо промежуточное |
37 | 700.17.01.033-1 | 22 | Стакан |
50 | 700.17.01.051-2 | 2 | Кольцо уплотнительное |
53 | 700.17.01.052-2 | 1 | Кольцо |
29 | 700.17.01.062 | 2 | Втулка |
13 | 700.17.01.068 | 1 | Прокладка |
22 | 700.17.01.071-1 | 1 | Прокладка |
30 | 700.17.01.071-2 | 1 | Прокладка |
5 | 700.17.01.319 | 1 | Фланец |
6 | 700.17.01.322 | 1 | Отражатель |
16 | 700.17.01.324-1 | 2 | Манжета |
51 | 700.17.01.324-2 | 2 | Манжета |
3 | 700.17.01.399 | 1 | Кольцо уплотнительное |
4 | 700.17.01.408 | 6 | Шайба |
1 | 700.17.01.428 | 1 | Винт |
39 | 700.17.01.458-1 | 2 | Кольцо уплотнительное |
44 | 700.17.01.459 | 4 | Кольцо уплотнительное |
23 | 700.17.01.493-01 | 4 | Кольцо регулировочное |
24 | 700.17.01.493-02 | 4 | Кольцо регулировочное |
25 | 1 | Подшипник 312 ГОСТ 8338-75 | |
54 | 1 | Подшипник 2216К ГОСТ 8328-75 | |
31 | 2 | Подшипник 12212К1 ГОСТ 8328-75 | |
19 | 2 | Кольцо Н1-20 Х 16-3 ГОСТ 18829-73 | |
43 | 2 | Кольцо У-90 Х 85-3 ГОСТ 18829-73 | |
33 | 2 | Кольцо В 110 ГОСТ 13943-68 | |
10 | 1 | Уплотнение ЛК БСК75-100-12/14 Л К 02480-00 | |
11 | 1 | Пружина АСК-75-2-Л К 02480-00 | |
7 | 6 | Болт М8 Х 20 ГОСТ 7808-70 | |
47 | 12 | Болт 3М10 Х 25 ГОСТ 7808-70 |
