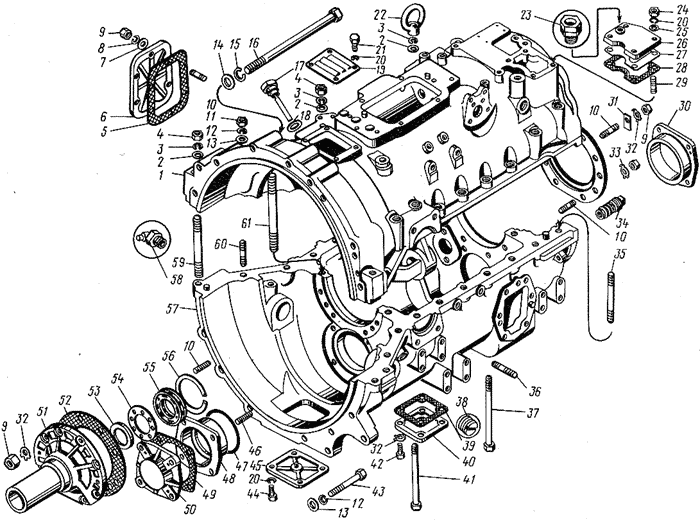

Картер коробки передач. ЯМЗ 8421.10
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 201.1701009 | 1 | Картер | |
| 1 | 201.1701015 | 1 | Картер.верхняя часть |
| 2 | 252016-П2 | 15 | Шайба |
| 3 | 252138-П2 | 14 | Шайба |
| 4 | 45 9556 1062 | 12 | Гайка |
| 5 | 200-1701021-А | 1 | Прокладка |
| 6 | 236-1701020 | 1 | Крышка люка отбора мощности |
| 7 | 252006-П2 | 6 | Шайба |
| 8 | 252136-П2 | 6 | Шайба |
| 9 | 250517-П29 | 31 | Гайка |
| 10 | 216553-П29 | 27 | Шпилька |
| 11 | 45 9556 1060 | 10 | Гайка |
| 12 | 252137-П2 | 18 | Шайба |
| 13 | 252007-П2 | 18 | Шайба |
| 14 | 252017-П2 | 4 | Шайба |
| 15 | 252139-П2 | 4 | Шайба |
| 16 | 310021-П29 | 4 | Болт |
| 17 | 201.1704290 | 1 | Указатель уровня масла |
| 18 | 312678-П | 1 | Прокладка |
| 19 | 15.1601030 | 1 | Крышка верхнего люка |
| 20 | 252135-П2 | 12 | Шайба |
| 21 | 201454-П29 | 4 | Болт верхнего люка |
| 22 | 201.1701350 | 2 | Рым-гайка |
| 23 | 201.1701486 | 1 | Сапун в сб |
| 24 | 250511-П29 | 4 | Гайка |
| 25 | 252005-П29 | 4 | Шайба |
| 26 | 201.1701023 | 1 | Крышка люка верхнего картера |
| 27 | 201.1701482 | 1 | Экран крышки |
| 28 | 201.1701024 | 1 | Прокладка крышки |
| 201.1701040 | 1 | Крышка подшипника | |
| 29 | 216527-П29 | 4 | Шпилька |
| 30 | 201.1701078 | 1 | Гнездо |
| 31 | 201.1701097 | 1 | Планка |
| 32 | 312546-П2 | 29 | Шайба |
| 33 | 201.1701192 | 1 | Кольцо упорное |
| 34 | 201.1704117 | 1 | Пробка |
| 35 | 310452-П29 | 6 | Шпилька |
| 36 | 216666-П29 | 8 | Шпилька |
| 37 | 45 9318 1175 | 1 | Болт |
| 38 | 45 9932 1202 | 2 | Пробка |
| 39 | 201.1701022 | 1 | Прокладка |
| 40 | 201.1701019 | 1 | Крышка люка |
| 41 | 45 9318 1172 | 2 | Болт |
| 42 | 201678-П29 | 4 | Болт |
| 43 | 45 9318 1137 | 8 | Болт |
| 44 | 201458-П29 | 4 | Болт нижнего люка |
| 45 | 15.1601019 | 1 | Крышка нижнего люка |
| 46 | 216559-П29 | 4 | Шпилька |
| 47 | 236-1028246 | 1 | Кольцо уплотнительное |
| 48 | 201.1701070 | 1 | Гнездо |
| 49 | 201.1701069 | 1 | Прокладка |
| 50 | 201.1701068 | 1 | Крышка подшипника |
| 51 | 201.1701041 | 1 | Крышка |
| 52 | 201.1701042 | 1 | Прокладка |
| 53 | 201.1701230 | 1 | Манжета |
| 54 | 201.1701046 | 1 | Экран маслоотражательный |
| 55 | 201.1701460 | 1 | Кольцо маслоотражательное |
| 56 | 201.1701045 | 1 | Кольцо 2А 95 |
| 57 | 201.1701016 | 1 | Картер,нижняя часть |
| 58 | 45 9167 5005 | 1 | Масленка |
| 59 | 310453-П29 | 1 | Шпилька |
| 60 | 310457-П29 | 10 | Шпилька |
| 61 | 310456-П29 | 4 | Шпилька |
