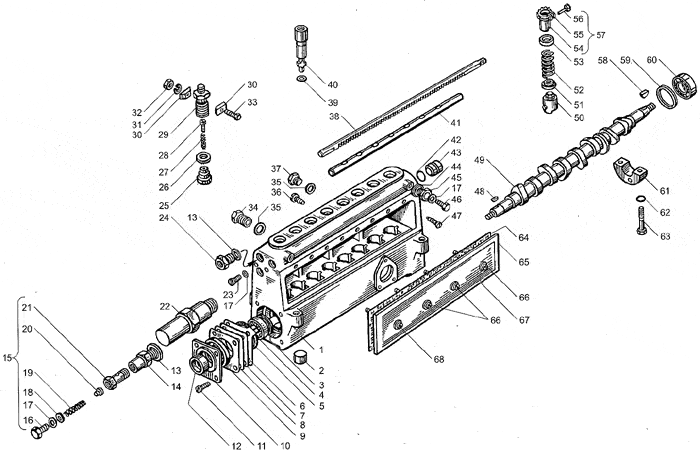

ТНВД. Капитальный ремонт ЯМЗ 238БЕ
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 807.1111005-50 | 1 | Топлоивный насос высокого давления в сб. | |
| 807.1111006-50 | 1 | Топлоивный насос высокого давления в сб. | |
| 1 | 80.1111021-30 | 1 | Корпус насоса в сб. |
| 236-1111042-А | 1 | Втулка рейки | |
| 2 | 236-1111027 | 8 | Заглушка |
| 3 | 852606-П15 | 1 | Шайба |
| 4 | 4 624 120 498 | 1 | Подшипник 7205А |
| 5 | 236-1111196 | 1 | Кольцо уплотнительное |
| 6 | 60.1111280-10 | 1 | Указатель начала подачи топлива |
| 7 | 236-1111193 | 2 | Прокладка крышки |
| 8 | 236-1111194 | 3 | Прокладка крышки |
| 9 | 236-1111195 | 3 | Прокладка крышки |
| 10 | 60.1111182-10 | 1 | Крышка подшипника |
| 11 | 311200-П29 | 4 | Винт |
| 12 | 2 531 312 454 | 1 | Манжета 2,2-25*42-2 |
| 13 | 312630-П | 2 | Шайба |
| 14 | 60.1111286 | 1 | ввертыш клапана |
| 15 | 60.1111282-01 | 1 | Клапан перепускной в сб. |
| 16 | 852893-П15 | 1 | Пробка |
| 17 | 852205 | 4 | Шайба |
| 18 | 852210 | 4 | Шайба |
| 19 | 60.1111289-10 | 1 | Пружина |
| 20 | 60.1111152 | 1 | Клапан |
| 21 | 60.1111285-10 | 1 | Корпус клапана |
| 22 | 238НБ-1111238 | 1 | Втулка рейки |
| 23 | 310704-П29 | 1 | Винт |
| 24 | 236-1111032 | 1 | Ввертыш корпуса |
| 25 | 901.1111102-10 | 8 | Клапан нагнетательный в сб. |
| 26 | 60.1111086 | 8 | Прокладка корпуса |
| 27 | 33.1111108 | 8 | Пружина клапана |
| 28 | 60.1111113-10 | 8 | Упор клапана |
| 29 | 60.1111118-20 | 8 | Штуцер топливного насоса |
| 30 | 60.1111120 | 8 | Сухарь штуцера |
| 31 | 252134-П29 | 4 | Шайба |
| 32 | 250508-П29 | 4 | Гайка |
| 33 | 201426-П29 | 4 | Болт |
| 34 | 236М-1111034-А | 2 | Ввертыш корпуса |
| 35 | 312327-П | 3 | Шайба |
| 36 | 310952-П15 | 1 | Винт |
| 37 | 316126-П15 | 2 | Пробка |
| 38 | 238-1111040 | 1 | Рейка ТНВД |
| 39 | 236М-1111083-А | 8 | Кольцо уплотнительное |
| 40 | 60.1111074-30 | 8 | Пара плунжерная |
| 41 | 80.1111169-01 | 1 | Экран |
| 42 | 236-1111245 | 2 | Кольцо уплотнительное |
| 43 | 80.1111425 | 2 | Пробка корпуса |
| 44 | 852206 | 2 | Шайба |
| 45 | 236-1111036 | 2 | Ввертыш корпуса |
| 46 | 852894-П15 | 2 | Пробка спуска воздуха |
| 47 | 236-1111122 | 8 | Винт установочный втулки плунжера |
| 48 | 852800 | 1 | Шпонка |
| 49 | 80.1111172-30 | 1 | Вал кулачковый |
| 50 | 60.1111136-02 | 8 | Толкатель плунжера в сб. |
| 51 | 236-1111151-Б | 8 | Тарелка пружины нижняя |
| 52 | 236-1111148-Б | 8 | Пружина толкателя |
| 53 | 236-1111150-Б | 8 | Тарелка пружины верхняя |
| 54 | 236-1111064-Б | 8 | Втулка зубчатого венца |
| 55 | 60.1111062 | 8 | Венец зубчатый |
| 56 | 852384 | 8 | Винт |
| 57 | 236-1111060-Б | 8 | Венец зубчатый в сб. |
| 58 | 314019-П | 2 | Шпонка |
| 59 | 312439-П15 | 2 | Шайба |
| 60 | 4 624 120 453 | 1 | Подшипник 7204А |
| 61 | 236-1111177-Б3 | 1 | Опора кулачкового вала |
| 62 | 2 531 112 013 | 2 | Кольцо 005-008-19-2-2 |
| 63 | 852011-П15 | 2 | Болт |
| 64 | 238-1111226-А2 | 1 | Прокладка крышки |
| 65 | 80.1111222 | 1 | Крышка ТНВД |
| 66 | 236-1111227-Б | 2 | Винт крепления крышки |
| 67 | 852203 | 4 | Шайба |
| 68 | 236-1111229-Б | 2 | Винт крепления крышки |
