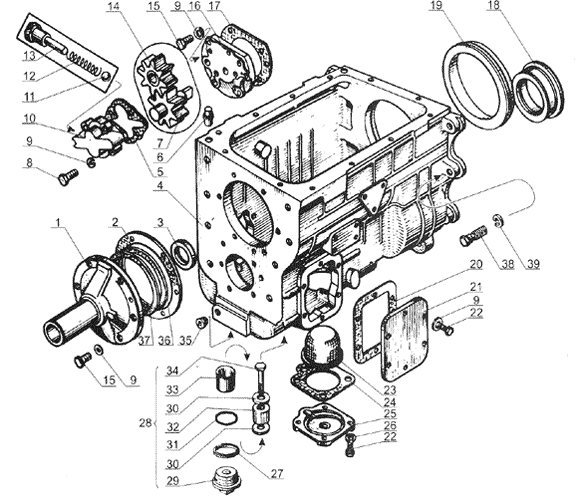

Картер и масляный насос коробки передач ЯМЗ 238М4 и ЯМЗ-238К4. ЯМЗ 238 Д
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 236-1701040-А | 1 | Крышка подшипника первичного вала |
| 2 | 236-1701042-А | 1 | Прокладка |
| 3 | 236-1701230 | 1 | Манжета |
| 238М-1701009-40 | 1 | Картер коробки передач в сборе | |
| 4 | 238М-1701015-40 | 1 | Картер коробки передач |
| 5 | 236-1704029-А | 1 | Прокладка |
| 6 | 236-1702182 | 1 | Штифт установочный |
| 7 | 236-1704040-А2 | 1 | Шестерня ведущая в сборе |
| 4691183460 | 1 | Шарик Б4-100 | |
| 236-1702186 | 1 | Кольцо запорное | |
| 8 | 310013-П29 | 4 | Болт |
| 9 | 200-1701041 | 26 | Шайба |
| 236-1704010 | 1 | Масляный насос | |
| 10 | 236-1704018 | 1 | Крорпус масляного насоса |
| 200-1601021 | 3 | Втулка масляного насоса | |
| 11 | 4691186660 | 1 | Шарик Б 9,525-100 |
| 12 | 200-1704027 | 1 | Пружина клапана |
| 13 | 236-1704026 | 1 | Пробка |
| 14 | 236-1704030 | 1 | Шестерня ведомая |
| 236-1704025 | 1 | Ось ведомой шестерни | |
| 15 | 201499-П29 | 10 | Болт |
| 16 | 236-1704070 | 1 | Основание масляного насоса |
| 17 | 236-1704017-А2 | 1 | Прокладка |
| 18 | 238М-1701078 | 1 | Гнездо заднего подшипника промежуточного вала |
| 19 | 238М-1701207-41 | 1 | Кольцо центрирующее заднего подшипника вторичного вала |
| 20 | 200-1701021-А | 2 | Прокладка |
| 21 | 236-1701020 | 2 | Крышка люка отбора |
| 22 | 201497-П29 | 16 | Болт |
| 23 | 236-1704049 | 1 | Сетка заборника |
| 24 | 236-1704056-А | 1 | Прокладка |
| 25 | 236-1704054-Б | 1 | Крышка заборника |
| 26 | 252136-П2 | 4 | Шайба |
| 27 | 312669-П | 1 | Прокладка пробки сливного отверстия |
| 28 | 238-1721255 | 1 | Пробка сливного отверстия с магнитом в сборе |
| 29 | 238-1721258 | 1 | Пробка |
| 30 | 312480-П2 | 2 | Шайба магнита |
| 31 | 236-1704130 | 6 | Кольцо пружинное |
| 32 | ФЭ 7.770.055 | 1 | Магнит |
| 33 | 236-1704128 | 1 | Кожух магнита |
| 34 | 220116-П2 | 1 | Винт |
| 35 | 316135-П2 | 2 | Пробка |
| 36 | 201.1721414 | 3 | Прокладка регулировочная |
| 37 | 201.1721416 | 2 | Прокладка регулировочная |
| 38 | 310235-П29 | 8 | Болт |
| 39 | 252139-П2 | 8 | Шайба |
