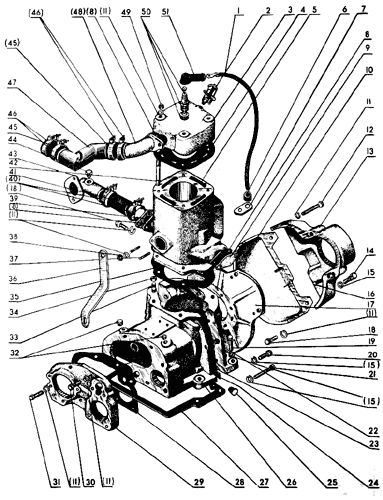

Пусковой двигатель. Запасные части к трактору МТЗ-80
Пусковой двигатель. Запасные части к трактору МТЗ-80
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| Д24.с01-5 | 1 | Двигатель П-10УД в сборе (1-18, 20-26, 28-35, 37, 42, 48-51 рис.112, 52-81 рис.113, 82-87 рис.114, 1-33 рис. 115) | |
| 75.24.с08 | 1 | Цилиндр в сборе (5, 37, 42) | |
| 75.24.014-1 | 1 | Картер в сборе (15, 21, 23, 24, 26) | |
| 75.24.с32-1 | 1 | Кожух маховика в сборе (10, 13-16) | |
| 1 | Д24.079 | 1 | Провод |
| 2 | Д24.с09-В | 1 | Краник |
| 3 | Д24.033-Б | 1 | Головка цилиндра |
| 4 | Д24.с18-А | 1 | Прокладка |
| 5 | 350.01.040.00 | 1 | Цилиндр |
| 6 | Д24.123 | 1 | Втулка |
| 7 | Д24.122-А | 1 | Планка |
| 8 | Д24.093 | 4 | Прокладка |
| 9 | Д24.205 | 1 | Заглушка |
| 10 | 75.24.112-2 | 1 | Кожух (передний) |
| 11 | 15 | Шайба 8 65Г 06 ГОСТ 6402-70 | |
| 12 | 3 | Болт М8-6gх65.88.35.019 ГОСТ 779-70 | |
| 13 | 75.24.111-4 | 1 | Кожух (задний) |
| 14 | 75.24.113 | 2 | Болт |
| 15 | 9 | Шайба 10 65Г 06 ГОСТ 6402-70 | |
| 16 | 2 | Штифт 8С3х15 ГОСТ 3128-70 | |
| 17 | 75.24.109-4 | 1 | Плита |
| 18 | 11 | Болт М8-6gx20.88.35.019 ГОСТ 7796-70 | |
| 19 | 4 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | |
| 20 | 4 | Болт М8-6gx28.88.35.019 ГОСТ 7796-70 | |
| 21 | 4 | Болт М10-6gx60.88.35.019 ГОСТ 7795-70 | |
| 22 | 4 | Шайба 12 65Г 06 ГОСТ 6402-70 | |
| 23 | 75.24.102-1 | 1 | Картер (задний) |
| 24 | Д24-001-Г | 1 | Прокладка |
| 25 | 50-1015552 | 2 | Пробка КГ-1/8" ГОСТ 12720-67 |
| 26 | Д24.073 | 1 | Картер (передний) |
| 27 | Д24.072.А | 1 | Прокладка |
| 28 | 1 | Прокладка | |
| 29 | 1 | Плита | |
| 30 | 7 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
| 31 | 1 | Болт М8-6gx35.88.35.019 ГОСТ 7796-70 | |
| 32 | 2 | Пробка КГ-1/4" ГОСТ 12720-67 | |
| 33 | 4 | Шпилька БМ10 1,85ТО/1,6Н х 25 12/18 66 ГОСТ 11765-66 | |
| 34 | 4 | Гайка М10.6 ГОСТ 5916-70 | |
| 35 | Д24.146 | 1 | Прокладка |
| 36 | 350.01.013.20 | 1 | Кронштейн |
| 37 | 2 | Шпилька БМ18 ТО/2Н х 20 10/16 66 ГОСТ 11765-66 | |
| 38 | 4 | Гайка М8.6 ГОСТ 5916-70 | |
| 39 | Д24.101 | 1 | Патрубок |
| 40 | ХС-41-П29 | 3 | Хомут |
| 41 | 1 | Рукав-деталь 34-42, 5-60-1,5 ТУ 38.005.6107-75 | |
| 42 | Д24.081 | 4 | Шпилька |
| 43 | 240-1015597 | 1 | Патрубок |
| 44 | 1 | Пробка КГ-3/8" ГОСТ 12720-67 | |
| 45 | 2 | Рукав-деталь 38-46, 5-60-2 ТУ 38.005.6107-75 | |
| 46 | ХС-46-П29 | 4 | Хомут |
| 47 | 50-1015590-Б | 1 | Труба |
| 48 | 50-1015592-Б | 1 | Патрубок |
| 49 | Д24-082 | 4 | Гайка |
| 50 | Г-СН200-3707010-Г4 | 1 | Свеча СН-200 (А10Н) |
| 51 | 54.24.445-Б | 1 | Наконечник |
