НШ 10У-3

НШ10У-3 левого вращения  - вращение ведущего ротора против часовой стрелки.

НШ10У-3 правого вращения  - вращение ведущего ротора по часовой стрелки.

Расшифровка обозначений НШ10У-3

• НШ - насос шестеренный
• 10 - рабочий объем
• У - конструктивное исполнение (серия Universal)
• 3 - исполнение по номинальному давлению, 16 МПа

НШ10У-3 предназначен для нагнетания минерального масла в гидравлических системах различных механизмов, тракторов, сельскохозяйственных машин и другой техники, с номинальным давлением до 160 кгс/см2. Отличается простотой конструкции, высокой надежностью и долговечностью благодаря современным технологиям производства. Полностью взаимозаменяем с ранее выпускаемыми насосами конструктивного исполнения «У» и «УФ», а также другими аналогичными насосами различных производителей. Конструкция насосов проста и надежна.

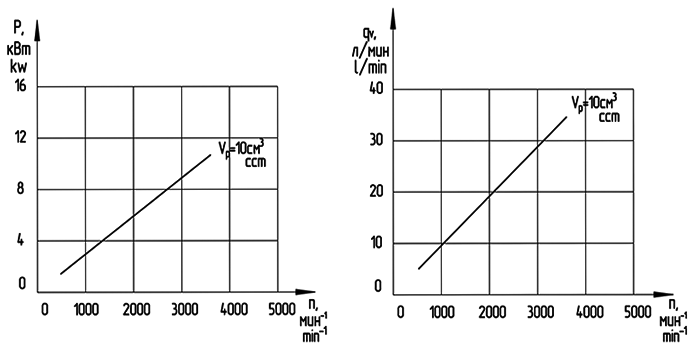

Номограмма производительности насоса НШ10У-3

Крепится на валу отбора мощности, возможно применение насосов в различных стационарных установках с приводом от электродвигателя. Крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности, или приводного устройства иного типа.

Шестеренчатый насос серий У, УК, взаимозаменяем с насосами серии MASTER НШ созданными на базе НШ32М, НШ50М и является их более экономичным аналогом.

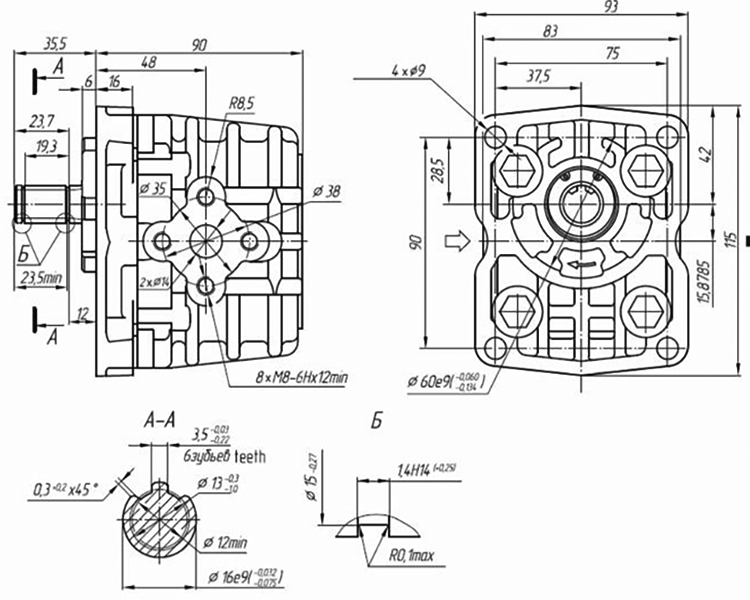

Чертёж насоса НШ10У-3 левого вращения

Технические характеристики насоса НШ10-У3

• Рабочий объём, см³- 10;
• Номинальная частота вращения, с-1- 40;
• Номинальная подача, л/мин - 21,0;
• Давление на выходе, МПа:
• номинальное - 16;
• максимальное - 21;
• Коэффициент подачи, не менее - 0,92;
• Номинальная мощность, кВт - 8,6;
• Масса, кг - 2.
