Насос НШ 16Г-3

НШ 16Г-3 Л - левого вращения - вращение ведущего ротора по часовой стрелки.
НШ 16Г-3 П - правого вращения - вращение ведущего ротора против часовой стрелки.
Расшифровка НШ 16 г -3
НШ - насос шестеренный;
16 - рабочий объем;
Г - конструктивное исполнение (серия "Г");
3 - исполнение по номинальному давлению, 16 МПа
Шестеренчатый маслонасос нш 16 Г-3 изготавливается со сквозным равнопрочным корпусом, исключающим возможность перекоса качающего узла, что обеспечивает стабильную работу маслонасоса на протяжении всего срока службы. Предназначен для нагнетания минерального масла в гидравлических системах различных механизмов, тракторов, погрузчиков, сельскохозяйственных машин, коммунальных устройствах, строительнодорожной техники, машин и другой техники. Обладает высокой надежностью и долговечностью благодаря современным технологиям производства Масло насос НШ 16 Г 3 хорошо зарекомендовавших себя в процессе эксплуатации. Главным отличием новой конструкции является высокая надежность и ресурс. Маслонасос выпускается как левого, так и правого вращения, в зависимости от сборки. Левого вращения - вращение ведущего ротора против часовой стрелки, правого вращения - вращение ведущего ротора по часовой стрелке, если смотреть со стороны привода. Также, в качестве рабочей жидкости могут применяться масла иностранных фирм.
Техническая характеристика насоса НШ 16Г 3
- Рабочий объём (± 3%), см³ 15,6
- Направление вращения вала правое
- Номинальное давление на выходе, МПа 16
- Номинальная частота вращения вала, с-1 2400
- Номинальная объёмная подача, л/мин 34,4
- Коэффициент подачи не менее 0,92
- Потребляемая мощность не более, кВт 11,72
- Давление на входе мин. / макс., МПа 0,018 / 0,15
- Температура окружающей среды, °C -50...+60
- Номинальная кинематическая вязкость рабочей жидкости, мм²/с 55...70
- Масса шестерённого насоса не более, кг 2,5

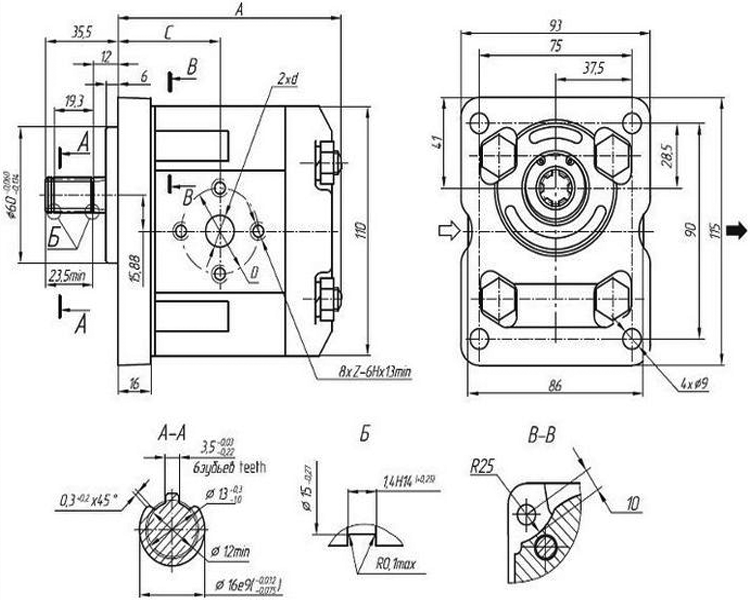

Чертёж НШ 16Г 3
Код рабочего объема Displacement Code |
4 |
6 |
8 |
10 |
11 |
12 |
14 |
15 |
16 |
20 |
|
Размер А |
мм |
133 |
138 |
143 |
145 |
148 |
150 |
151 |
153 |
158 |
|
Размер С Dimension C |
мм |
39.5 |
45 |
46.5 |
48 |
49 |
49.5 |
48 |
51.5 |
52.5 |
55.5 |
Размер d |
мм |
12 |
14 |
16 |
19 |
||||||
Размер D |
мм |
3 |
38 |
||||||||
Размер Z |
мм |
M6 |
M8 |
||||||||
Сроки изготовления |
M |
M |
M |
M |
O |
O |
M |
O |
M |
M |
