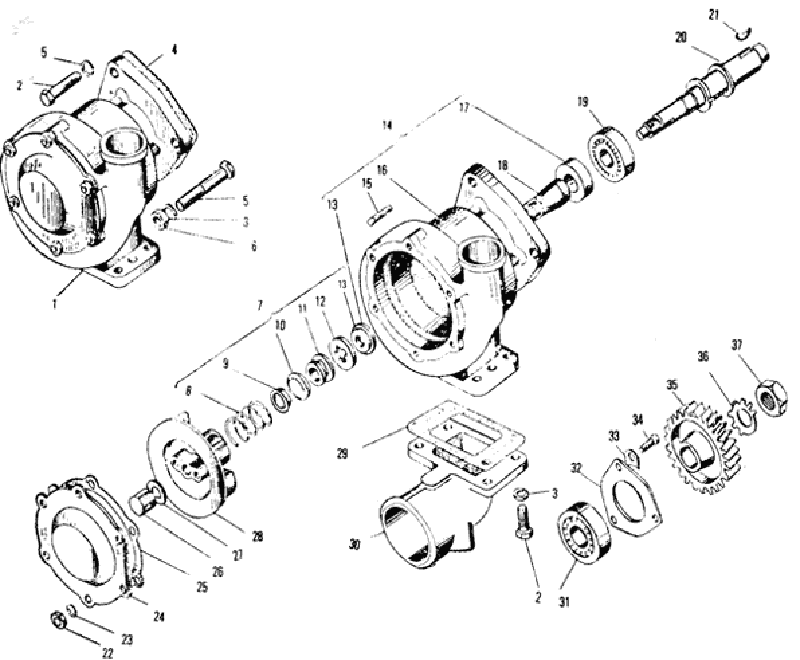

Водяной насос. Двигатель ЯМЗ-240БМ2
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
1 | 240-1307010-А1 | 1 | Насос водяной в сб. |
240-1307012 | 1 | Корпус водяного насоса с кольцом | |
2 | 201497-П2 | 1 | Болт М10*25 (сталь) |
3 | 252136-П2 | 7 | Шайба пружинная (сталь) |
4 | 240-1029178 | 1 | Прокладка (паронит) |
5 | 200326-П29 | 2 | Болт М10*85 (сталь) |
6 | 250512-П29 | 2 | Гайка (сталь) |
7 | 240-1307029 | 1 | Комплект деталей для ремонта водяного насоса |
8 | 201-1307034-А | 1 | Пружина тоцового уплотнения (бронза) |
9 | 201-1307037 | 1 | Обойма манжеты торцового уплотнения малая (латунь) |
10 | 240-1307036 | 1 | Обойма манжеты торцового уплотнения большая (латунь) |
11 | 240-1307038 | 1 | Манжета торцового уплотнения водяного насоса (резина) |
12 | 240-1307035 | 1 | Кольцо упорное торцового уплотнения (сталь) |
13 | 240-1307017-В2 | 1 | Кольцо корпуса водяного насоса (графито-свинцовистая композиция) |
14 | 240-1307014-Б | 1 | Корпус водяного насоса в сб. |
15 | 216231-П29 | 6 | Шпилька крепления крышки корпуса (сталь) |
16 | 240-1307015-Б | 1 | Корпус водяного насоса (чугун) |
17 | 240-1307090 | 1 | Манжета |
18 | 240-1307108 | 1 | Втулка манжета водяного насоса (сталь) |
19 | 6-205К | 1 | Шарикоподшипник |
20 | 240-1307023-Г | 1 | Валик (сталь) |
21 | 314042-П2 | 1 | Шпонка (сталь) |
22 | 250511-П29 | 6 | Гайка (сталь) |
23 | 252135-П2 | 6 | Шайба пружинная (сталь) |
24 | 240-1307045 | 1 | Крышка корпуса (сталь) |
25 | 240-1307046 | 1 | Прокладка (паронит) |
26 | 312115-П | 1 | Гайка копачковая (латунь) |
27 | 312484-П | 1 | Шайба стопорная (латунь) |
28 | 240-1307032-В | 1 | Крыльчатка (бронза) |
29 | 240-1307086 | 1 | Прокладка (паронит) |
30 | 240-1307085-А | 1 | Патрубок (алюминиевый сплав) |
30 | 240-1307084 | 1 | Патрубок в сборе |
31 | 305 | 1 | Шарикоподшипник |
32 | 236-1308107 | 1 | Фланец упорный (сталь) |
33 | 312532-П15 | 3 | Шайба стопорная (сталь) |
34 | 201454-П29 | 3 | Болт (сталь) |
35 | 240-1029230 | 1 | Шестерня привода водяного насоса (сталь) |
36 | 312562-П2 | 1 | Шайба стопорная (сталь) |
37 | 250659-П29 | 1 | Гайка (сталь) |
