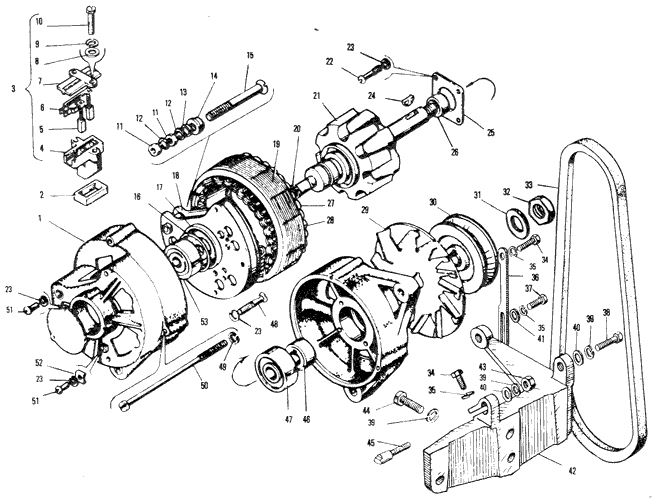

Генератор Г-287 Д. Двигатель ЯМЗ 240БМ2-4
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| Г287Д.3701000 | 1 | Генератор в сб. | |
| 1 | Г287-3701301 | 1 | Крышка со стороны контактных колец |
| 2 | Г287-3701307 | 1 | Прокладка |
| 3 | Г272-3701010-01 | 1 | Щеткодержатель в сб. |
| 4 | Г272-3701011 | 1 | Щеткодержатель |
| 5 | Г272-3701020-А | 1 | Щетка в сб |
| 6 | Г272-3701030-А | 1 | Щетка в сб |
| 7 | Г272-3701012-А | 1 | Крышка щеткодержателя |
| 8 | 8Х-1497-А | 5 | Шайба |
| 9 | М11-41081 | 2 | Шайба пружинная |
| 10 | Г250Е1-3701016 | 2 | Болт |
| 11 | 8Х-1537-М | 2 | Гайка |
| 12 | МХ-0246-01 | 2 | Шайба пружинная 8 |
| 13 | 1МЮ-37 | 1 | Шайба |
| 14 | Г287-3701319 | 1 | Втулка изоляционная |
| 15 | НО-0801-10 | 1 | Контактный болт |
| 16 | Г287-3701305-А | 1 | Кольцо уплотнительное |
| 17 | Г21-3701005 | 1 | Чашка ротора |
| 18 | БПВ7-100-02 | 1 | Выпрямительный блок |
| 19 | Г288-3701100-А | 1 | Статор в сб. |
| 20 | Г210-3701202 | 1 | Кольцо разрезное |
| 21 | Г288-3701200 | 1 | Ротор в сб. |
| 22 | 7Х-4066 | 4 | Винт |
| 23 | Х-4001-01 | 5 | Шайба пружинная |
| 24 | 15Х-4148 | 1 | Шпонка |
| 25 | Г287-3701405 | 1 | Шайба |
| 26 | Г287-3701053 | 1 | Втулка упорная |
| 27 | Г288-3701130 | 1 | Фаза статора |
| 28 | Г288-3701132 | 2 | Фаза статора |
| 29 | Г287-3701055-А | 1 | Вентилятор |
| 30 | Г288-А-3701051 | 1 | Шкив |
| 31 | Г287-3701074 | 1 | Шайба пружинная |
| 32 | МХ-0235-01 | 1 | Гайка |
| 33 | 1 | Ремень зубчатый привода генератора 1-14*13-1320 | |
| 34 | 201456-П29 | 2 | Болт |
| 35 | 252135-П2 | 3 | Шайба пружинная |
| 36 | 240Б-3701790-Б | 1 | Планка натяжная генератора |
| 37 | 201458-П29 | 1 | Болт |
| 38 | 201505-П29 | 1 | Болт |
| 39 | 252136-П2 | 3 | Шайба пружинная |
| 40 | 252006-П29 | 2 | Шайба |
| 41 | 252038-П29 | 1 | Шайба |
| 42 | 240Б-3701774-Б | 1 | Кронштейн крепления генератора |
| 43 | 250512-П29 | 1 | Гайка |
| 44 | 201499-П29 | 3 | Болт |
| 45 | 238-3701780 | 1 | Палец крепления генератора |
| 46 | Г287-3701054 | 1 | Втулка |
| 47 | 6-1180304КС9 | 1 | Шарикоподшипник |
| 48 | МХ-0139 | 3 | Винт |
| 49 | Х-1482-01 | 6 | Шайба пружинная |
| 50 | НО-0102 | 3 | Винт М6 |
| 51 | Х-4237-01 | 4 | Винт М5 |
| 52 | Г250-3701053-01 | 1 | Скоба |
| 53 | 6-180603КС9 | 1 | Шарикоподшипник |
