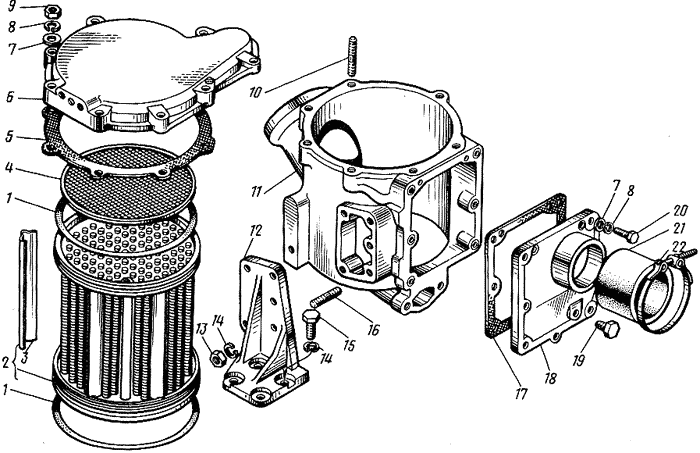

Охладитель наадувочного воздуха. ЯМЗ 8424.10
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 8424.1170200 | 1 | Охладитель наддувочного воздуха в сб | |
| 1 | 25 3111 6319 | 2 | Кольцо 180-190-46-2-5 |
| 2 | 8401.1170220-01 | 1 | Элемент охлаждающий |
| 3 | 8401.1170254-10 | 4 | Уплотнитель элемента |
| 4 | 8401.1170256 | 1 | Сетка защитная |
| 5 | 8423.1170276-10 | 1 | Прокладка крышки |
| 6 | 8423.1170270-20 | 1 | Крышка охладителя |
| 7 | 252005-П29 | 13 | Шайба |
| 8 | 252135-П2 | 13 | Шайба |
| 9 | 250511-П29 | 7 | Гайка |
| 10 | 216531-П29 | 7 | Шпилька |
| 11 | 8423.1170210-20 | 1 | Корпус охладителя |
| 12 | 8423.1170326-10 | 1 | Кронштейн охладителя |
| 13 | 250517-П29 | 4 | Гайка |
| 14 | 252136-П2 | 8 | Шайба |
| 15 | 201678-П29 | 4 | Болт |
| 16 | 216553-П29 | 4 | Шпилька |
| 17 | 8423.1170298-10 | 1 | Прокладка бочка |
| 18 | 8424.1170294 | 1 | Бачок охладителя |
| 19 | 316121-П29 | 1 | Пробка |
| 20 | 201460-П29 | 6 | Болт |
| 21 | 238НБ-1115048-Б2 | 1 | Рукав соединительный |
| 22 | 238Ф-1115138 | 2 | Хомут стяжной в сб |
