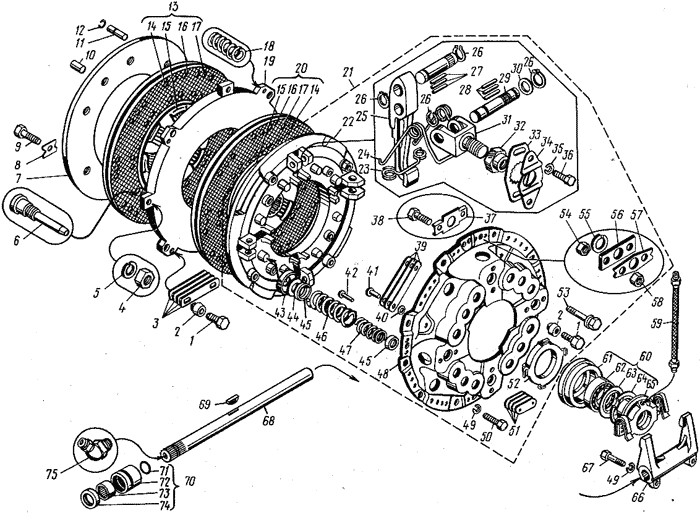

Сцепление. ЯМЗ 8424.10
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 151.1600010 | 1 | Сцепление в сборе | |
| 1 | 310054-П29 | 12 | Болт |
| 2 | 15.1601344 | 12 | Втулка пластины |
| 3 | 15.1601312 | 16 | Пластина диска |
| 4 | 25С615-П29 | 4 | Гайка |
| 5 | 252137-П2 | 4 | Шайба |
| 6 | 15.1601302 | 4 | Шток диска |
| 7 | 15.1601082 | 1 | Диск сцепления опорный |
| 8 | 312208-П2 | 6 | Шайба стопорная |
| 9 | 45 9348 1602 | 6 | Болт |
| 10 | 258666-П29 | 2 | Штифт |
| 11 | 15.1601283 | 2 | Штифт установочный |
| 15.1601282 | 2 | Штифт установочный в сб | |
| 12 | 316500-П | 2 | Кольцо стопорное |
| 13 | 15.1601129 | 1 | Диск сцепления ведомый передний |
| 14 | 313017-П | 54 | Заклепка |
| 15 | 161.1601132 | 2 | Диск ведомый спластинами в сб |
| 16 | 15.1601138 | 4 | Накладка фрикционная |
| 17 | 313018-П | 36 | Заклепка ступенчатая |
| 18 | 15.1601102 | 4 | Пружина среднего диска |
| 19 | 15.1601092 | 1 | Диск сцепления ведущий средний |
| 20 | 161.1601130 | 1 | Диск сцепления ведомый в сб |
| 21 | 151.1601090 | 1 | Диск нажимной с кожухом в сб |
| 22 | 15.1601093 | 1 | Диск нажимной |
| 23 | 15.1601275 | 4 | Петля пружины |
| 24 | 15.1601273 | 4 | Пружина |
| 25 | 15.1601095 | 4 | Рычаг переключающий |
| 26 | 15.1601096 | 24 | Кольцо С 14 |
| 27 | 15.1601113 | 4 | Ось рычага нажимного диска |
| 28 | 15.1601270 | 200 | Ролик |
| 29 | 15.1601112 | 4 | Ось вилки |
| 30 | 15.1601114 | 8 | Шайба упорная |
| 31 | 15.1601108 | 4 | Вилка рычага |
| 32 | 15.1601109 | 4 | Гайка регулировочная |
| 33 | 15.1601111 | 4 | Пластина стопорная |
| 34 | 15.1601110 | 4 | Пластина опорная |
| 35 | 252135-П2 | 8 | Шайба |
| 36 | 201452-П29 | 8 | Болт |
| 37 | 15.1601346 | 4 | Пластина стопорная |
| 38 | 201460-П29 | 8 | Болт крепления пластин |
| 39 | 15.1601342 | 16 | Пластина |
| 40 | 252006-П2 | 4 | Шайба |
| 41 | 257257-П2 | 4 | Заклепка |
| 42 | 252595-П2 | 2 | Заклепка |
| 42 | 252595-П2 | 6 | Заклепка |
| 42 | 252598-П2 | 8 | Заклепка |
| 42 | 252600-П2 | 8 | Заклепка |
| 43 | 15.1601117 | 12 | Шайба подкладки |
| 44 | 15.1601118 | 12 | Подкладка |
| 45 | 15.1601119 | 24 | Шайба центрирующая |
| 46 | 151.1601115 | 12 | Пружина нажимная наружная |
| 47 | 15.1601116 | 12 | Пружина нажимная внутренняя |
| 48 | 15.1601125 | 1 | Кожух сцепления |
| 49 | 252136-П2 | 14 | Шайба |
| 50 | 45 9348 1561 | 12 | Болт |
| 51 | 15.1601318 | 4 | Пластина балансировочная |
| 51 | 15.1601318-10 | 4 | Пластина балансировочная |
| 51 | 15.1601318-20 | 8 | Пластина балансировочная |
| 51 | 15.1601318-30 | 12 | Пластина балансировочная |
| 52 | 15.1601120 | 1 | Кольцо упорное |
| 53 | 15.1601340 | 4 | Болт стяжной |
| 54 | 311441-П2 | 8 | Гайка |
| 55 | 238.1601304 | 4 | Кольцо штока среднего диска |
| 56 | 15.1601308 | 4 | Планка |
| 57 | 15.1601347 | 4 | Пластина стопорная |
| 58 | 250510-П29 | 8 | Гайка |
| 59 | 15.1601230 | 1 | Шланг смазки подшипника |
| 60 | 15.1601180 | 1 | Муфта включения сцепления с подшипником |
| 61 | 15.1601192 | 1 | Стакан подшипника |
| 62 | 70-114 | 1 | Подшипник |
| 63 | 15.1601195 | 1 | Шайба отражательная |
| 64 | 15.1601197 | 1 | Кольцо стопорное |
| 65 | 15.1601184 | 1 | Муфта выключения сцепления с пластинами в сб |
| 66 | 15.1601203 | 1 | Вилка выключениясцепления |
| 67 | 201682-П29 | 2 | Болт |
| 68 | 15.1601215 | 1 | Вал вилки |
| 69 | 314048-П2 | 1 | Шпонка сегментная |
| 70 | 15.1601219 | 2 | Стакан с подшипником вала и уплотнительными кольцами в сб |
| 71 | 25 3111 2151 | 4 | Кольцо 032-038-36-2-1 |
| 72 | 15.1601220 | 2 | Стакан подшипника |
| 73 | 942/32 | 2 | Подшипник |
| 74 | 15.1601240 | 2 | Обойма уплотнительного кольца |
| 75 | 45 9167 5005 | 2 | Масленка |
