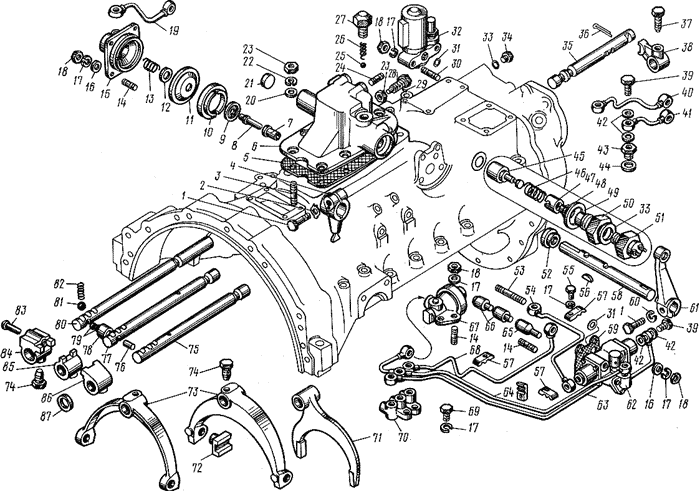

Механизм переключения передач. ЯМЗ 8424.10
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 310026-П29 | 2 | Болт |
| 2 | 312213-П2 | 1 | Шайба |
| 3 | 216556-П29 | 7 | Шпилька |
| 4 | 201.1702222 | 1 | Рычаг |
| 5 | 201.1702122 | 1 | Прокладка |
| 201.1702206 | 1 | Корпус опоры рычагов дистанционного переключения передач со шпильками в сб | |
| 6 | 201.1702209 | 1 | Корпус опоры |
| 7 | 201.1723418 | 1 | Втулка |
| 8 | 201.1723416 | 1 | Толкатель |
| 9 | 201.1723428 | 1 | Тарелка |
| 10 | 201.1723426 | 1 | Седло |
| 11 | 201.1723424 | 1 | Диафрагма |
| 12 | 201.1723422 | 1 | Шайба |
| 13 | 201.1723420 | 1 | Пружина |
| 14 | 216527-П29 | 8 | Шпилька |
| 15 | 201.1723412 | 1 | Корпус блокировочного устройства |
| 16 | 252005-П2 | 8 | Шайба |
| 17 | 252135-П2 | 12 | Шайба |
| 18 | 250511-П29 | 12 | Гайка |
| 19 | 201.1723162 | 1 | Воздухопровод |
| 20 | 252006-П2 | 7 | Шайба |
| 21 | 313934-П | 1 | Заглушка |
| 22 | 252136-П2 | 7 | Шайба |
| 23 | 250517-П29 | 8 | Гайка |
| 24 | 216523-П29 | 2 | Шпилька |
| 25 | 236-1702100 | 1 | Шарик |
| 26 | 236-1702106 | 1 | Пружина |
| 27 | 236-1702235 | 1 | Стакан пружины |
| 28 | 310042-П29 | 1 | Болт |
| 29 | 316156-П | 1 | Пробка |
| 30 | 216533-П29 | 2 | Шпилька |
| 31 | 25 3111 2624 | 3 | Кольцо 013-018-30-2-1 |
| 32 | 201.1708200 | 1 | Клапан блокировки |
| 33 | 312333-П | 3 | Шайба |
| 34 | 316172-П29 | 1 | Пробка |
| 35 | 201.1723342 | 1 | Шток |
| 36 | 258041-П29 | 1 | Шплинт |
| 37 | 310030-П29 | 1 | Болт |
| 38 | 201.1723343 | 1 | Поводок |
| 39 | 310122-П2 | 15 | Болт |
| 40 | 201.1723082 | 1 | Воздухопровод |
| 41 | 201.1723081 | 1 | Воздухопровод |
| 42 | 312434-П | 30 | Прокладка |
| 43 | 238-1723280 | 6 | Ввертыш |
| 44 | 312326-П | 6 | Шайба |
| 201.1702282 | 2 | Толкатель включателя в сб | |
| 45 | 201.1702286 | 2 | Толкатель включателя |
| 46 | 210-1601097-Б | 2 | Пружина |
| 47 | 201.1702294 | 2 | Ограничитель пружины |
| 48 | 201.1702294 | 2 | Сухарь ограничителя |
| 49 | 312768-П | 2 | Прокладка |
| 50 | 316614-П2 | 2 | Ввертыш |
| 51 | 45 7373 4942 | 2 | Выключатель ВК 418А |
| 52 | 201.1702276 | 1 | Манжета |
| 53 | 216539-П29 | 2 | Шпилька |
| 54 | 201.1723350 | 1 | Воздухопровод |
| 55 | 201462-П29 | 1 | Болт |
| 56 | 45 9824 6265 | 2 | Шпонка |
| 57 | 201.1723432 | 4 | Скоба |
| 58 | 201.1702221 | 1 | Валик |
| 59 | 201.1723048 | 1 | Прокладка |
| 60 | 252137-П2 | 1 | Шайба |
| 61 | 201.1702229-10 | 1 | Рычаг валика |
| 62 | 201.1723010 | 1 | Воздухораспределитель |
| 63 | 201.1723360 | 1 | Воздухопровод |
| 64 | 201.1723110 | 1 | Воздухопровод |
| 65 | 201.1723334 | 1 | Сухарь |
| 66 | 201.1723044 | 2 | Сухарь |
| 67 | 201.1723080 | 1 | Клапан редукционный |
| 68 | 201.1723366 | 1 | Воздухопровод |
| 69 | 201458-П29 | 2 | Болт |
| 70 | 201.1702024 | 1 | Колодка распределительная |
| 71 | 202.1702024 | 1 | Вилка переключения |
| 72 | 202.1702035 | 4 | Сухарь |
| 73 | 202.1702027 | 2 | Вилка переключения |
| 74 | 201.1702047 | 6 | Винт установочный |
| 75 | 202.1702074 | 1 | Шток вилки |
| 76 | 313469-П2 | 1 | Штифт |
| 77 | 202.1702064 | 1 | Шток вилки |
| 78 | 201.1702090 | 2 | Втулка |
| 79 | 201.1702101 | 4 | Шарик |
| 80 | 202.1702060 | 1 | Шток вилки |
| 81 | 11.000-200 | 3 | Шарик |
| 82 | 202.1702106 | 3 | Пружина |
| 83 | 201.1702129 | 1 | Предохранитель |
| 84 | 201.1702053 | 1 | Головка штока вилки |
| 85 | 201.1702028 | 1 | Головка штока вилки |
| 86 | 201.1702076 | 1 | Головка штока вилки |
| 87 | 313944-П31 | 4 | Заглушка |
