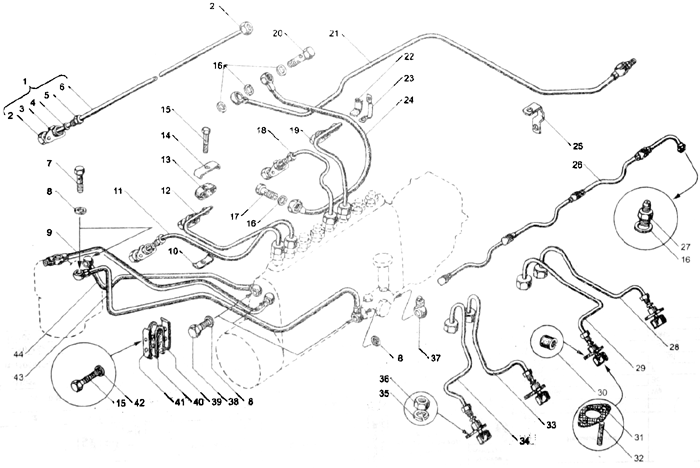

Трубопроводы топливные. ЯМЗ 238НД4
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 238-1104308-Д | 8 | Трубка высокого давления в сб. |
| 1 | 236-1104308-Г | 8 | Трубка высокого давления в сб |
| 2 | 314721-П29 | 16 | Гайка |
| 3 | 7511.1104345 | 8 | Фланец |
| 4 | 7511.1104342 | 8 | Шайба |
| 5 | 7511.1104359 | 8 | Втулка нажимная |
| 6 | 238-1104340-Д | 8 | Трубка высокого давления |
| 312670-П29 | 16 | Шайба | |
| 7 | 310260-П2 | 2 | Болт |
| 8 | 312326-П34 | 13 | Шайба |
| 9 | 236-1104384-В | 1 | Трубка отводящая в сб. |
| 10 | 240-1104459 | 4 | Скоба |
| 11 | 238-1104310-Д | 1 | Трубка высокого давления 1-й секции |
| 12 | 238-1104312-Д | 1 | Трубка высокого давления 2-й секции |
| 13 | 240-1104350 | 4 | Прокладка |
| 14 | 240-1104458 | 4 | Скоба |
| 15 | 201422-П29 | 6 | Болт |
| 16 | 312482-П34 | 25 | Шайба |
| 17 | 310122-П2 | 10 | Болт |
| 18 | 238-1104318-Д | 1 | Трубка высокого давления 5-й секции |
| 19 | 238-1104320-Д | 1 | Трубка высокого давления 6-й секции |
| 20 | 310239-П29 | 1 | Болт |
| 21 | 240-1104346-В | 1 | Трубка отводящая в сб. |
| 22 | 240-1104337 | 1 | Прокладка |
| 23 | 315492-П29 | 1 | Кляммер |
| 24 | 236-1104334 | 1 | Трубка отвода топлива от плунжерных пар в сб. |
| 25 | 315484-П29 | 2 | Кляммер |
| 26 | 238-1104370-Б | 2 | Трубка дренажная в сб. |
| 27 | 314650-П29 | 2 | Ниппель |
| 28 | 238-1104324-Д | 1 | Трубка высокого давления 8-й секции |
| 29 | 238-1104322-Д | 1 | Трубка высокого давления 7-й секции |
| 30 | 7511.1104344 | 8 | Уплотнитель |
| 31 | 240-1104368 | 8 | Прокладка |
| 32 | 216233-П29 | 16 | Шпилька |
| 33 | 238-1104316-Д | 1 | Трубка высокого давления 4-й секции |
| 34 | 238-1104314-Д | 1 | Трубка высокого давления 3-й секции |
| 35 | 252135-П2 | 16 | Шайба |
| 36 | 250511-П29 | 16 | Гайка |
| 37 | 236-1104430 | 1 | Наконечник трубки |
| 38 | 310096-П2 | 4 | Болт |
| 39 | 236-1104441 | 1 | Скоба |
| 40 | 236-1104457-Б | 1 | Прокладка |
| 41 | 236-1104440 | 1 | Скоба |
| 42 | 252134-П2 | 2 | Шайба |
| 43 | 238-1104422-Д | 1 | Трубка отводящая в сб. |
| 44 | 236-1104426-Г | 1 | Трубка подводящая в сб. |
