Привод вентиляторов - клиноременной, от коленчатого вала двигателя. Натяжное устройство приводных ремней состоит из натяжного ролика 11(см.рис.1), тяги 9, двуплечего рычага 10, опоры 8 и гаек 6 и 7.

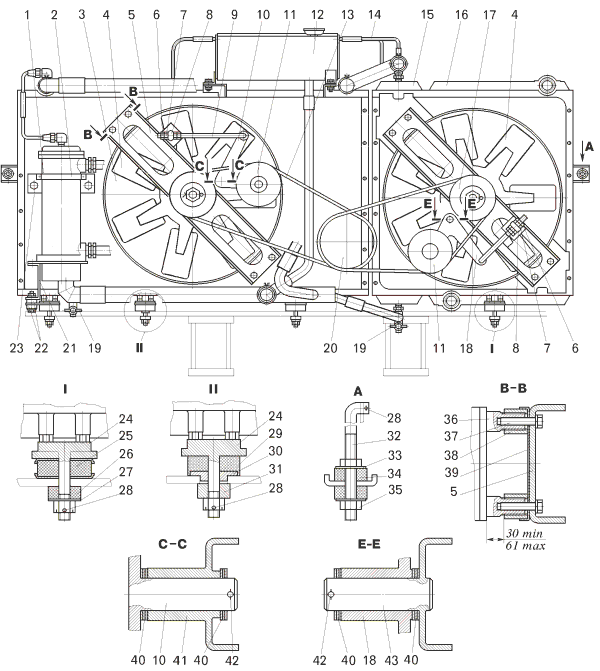

| Рис.1 Привод
вентиляторов: 1 - водомасляный теплообменник гидромеханической передачи; 2 - хомут; 3 - блок радиаторов; 4 - крыльчатка вентилятора; 5 - кронштейн вентилятора; 6 - стопорная гайка; 7, 35 - регулировочные гайка; 8 - опора тяги; 9, 32 - тяги; 10, 18 - двуплечие рычаги; 11 - натяжной ролик; 12 - расширительный бачок; 13 - ремень; 14 - пароотводная трубка; 15 - труба; 16 - болт; 17 - водяной шкив; 19 - сливной кран; 20 - ведущий шкив (на двигателе, показан условно); 21, 23 - кронштейны крепления теплообменника; |
 |
| 22, 25, 26,
29, 34 - амортизаторы; 24 - опора радиатора; 27, 33 - шайбы; 28, 42 - шплинты; 30 - фиксатор амортизатора; 31 - дистанционная втулка; |
36
- кожух радиатора; 37 - болт; 38 - регулировочная гайка; 39- стопорная пластина; 40 - регулировочная шайба; 41, 43 - опоры |
 |
Рис.2 Натяжной ролик с
рычагом в сборе: 1 - двухплечий рычаг с осью и втулкой в сборе(левый); 2 - натяжной ролик; 3 - шарикоподшипник; 4 - распорное кольцо; 5 - крышка. |
 |

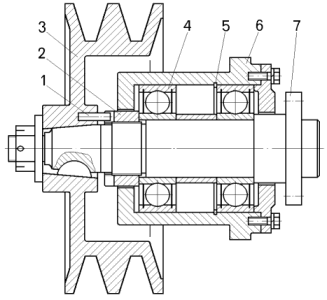

Рис.3 Ведомый шкив
привода вентилятора: 1 - штифт (стопор гайки); 2 - гайка; 3 - шкив; 4 - шарикоподшипник; 5 - упорное кольцо; 6 - корпус; 7 - вал вентилятора. |
В начальный период эксплуатации самосвала происходит интенсивная вытяжка ремней, поэтому именно в этот период необходимо весьма тщательно контролировать и регулировать натяжение ремней.
Регулирование натяжения ремней привода вентиляторов. Закрепить динамометр на середине ведущей ветви ремня (см. рис.1). При приложении к динамометру усилия 40 Н ремень должен прогнуться на 8-14 мм. Если прогиб ремня больше или меньше, отрегулировать натяжение ремня регулировочными гайками 7. После выполнения операции закрепить тягу 9 в опоре 8 стопорными гайками 6.
Ремни заменять комплектно. Не устанавливать новый ремень в комплекте с ремнем, бывшим в эксплуатации: это приведет к быстрому выходу из строя обоих ремней. Разница по длине ремней в комплекте должна быть не более 4 мм.
Одновременно с регулированием натяжения ремней отрегулировать и положение ведомого шкива относительно ведущего. Допустимое несовпадение ручьев шкивов - не более 1,5 мм. Если это условие не выполняется, вывернуть болты 37 (см.рис.1) на 2-3 оборота, расстопорить гайки 38 и вращая эти гайки отрегулировать положение ведомого шкива относительно ведущего согласно условию, оговоренному выше. Для замера положения шкивов (ручьев) пользоваться стальными линейками.
Отрегулировав положение ведомого шкива относительно ведущего, необходимо отрегулировать и положение натяжного ролика относительно ведомого шкива перестановкой регулировочных шайб 40 .(см.рис.1). Допустимое несовпадение ручьев 1,5 мм.
Примечание: В натяжных роликах и приводах вентиляторов устанолены герметичные шарикоподшипники со смазкой, заложенной в них на заводе-изготовителе.
