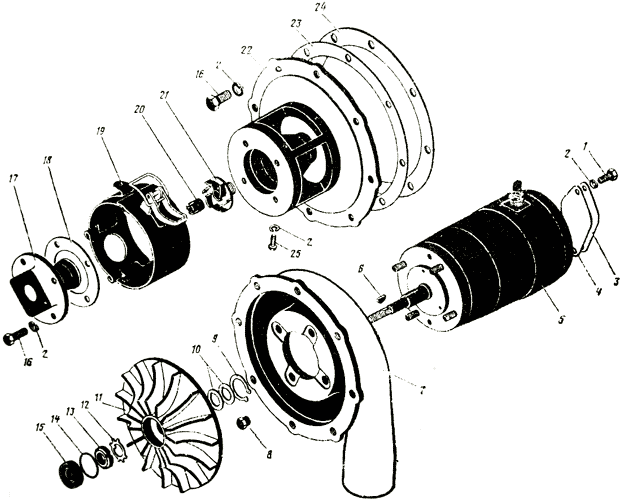

Нагнетатель. Запасные части к трактору К-701
Нагнетатель. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700.15.01.000-5 | Нагнетатель | ||
| 5 | 700.15.01.080-1 | 1 | Электродвигатель (12 В; 220 Вт) |
| 15 | 700.15.01.110 | 1 | Манжета в сборе |
| 19 | 700.15.01.130 | 1 | Крышка в сборе |
| 7 | 700.15.01.011-1. | 1 | Улитка |
| 22 | 700.15.01.012-3 | 1 | Корпус |
| 21 | 700.15.01.014-2 | 1 | Крыльчатка |
| 11 | 700.15.01.015-2 | 1 | Крыльчатка |
| 8 | 700.15.01.017 | 4 | Гайка |
| 23 | 700.15.01.019 | 3 | Прокладка |
| 20 | 700.15.01.025-1 | 1 | Гайка |
| 10 | 700.15.01.059-1 | 3 | Кольцо |
| 10 | 700.15.01.059-2 | 3 | Кольцо |
| 24 | 700.15.01.076-01 | 2 | Прокладка |
| 24 | 700.15.01.076-02 | 2 | Прокладка |
| 4 | 700.15.01.082 | 1 | Прокладка |
| 3 | 700.15.01.083 | 1 | Крышка |
| 18 | 700.15.01.084-01 | 3 | Прокладка |
| 18 | 700.15.01.084-02 | 3 | Прокладка |
| 18 | 700.15.01.084-03 | 3 | Прокладка |
| 17 | 700.15.01.085-1 | 1 | Фланец |
| 9 | 1 | Кольцо Б 12 ГОСТ 13942-68 | |
| 14 | 1 | Кольцо Б 25 ГОСТ 13942-68 | |
| 6 | 2 | Шпонка 3 Х 3,7 ГОСТ 8795-68 | |
| 1 | 2 | Болт М6Х12 ГОСТ 7805-70 | |
| 16 | 12 | Болт М6Х18 ГОСТ 7805-70 | |
| 25 | 2 | Винт М6Х10 ГОСТ 17473-72 | |
| 13 | 1 | Гайка ПМ12Х 1,25 ГОСТ 11871-73 | |
| 2 | 14 | Шайба 6.65Г ГОСТ 6402-70 | |
| 12 | 1 | Шайба 12.01 ГОСТ 11872-73 |
