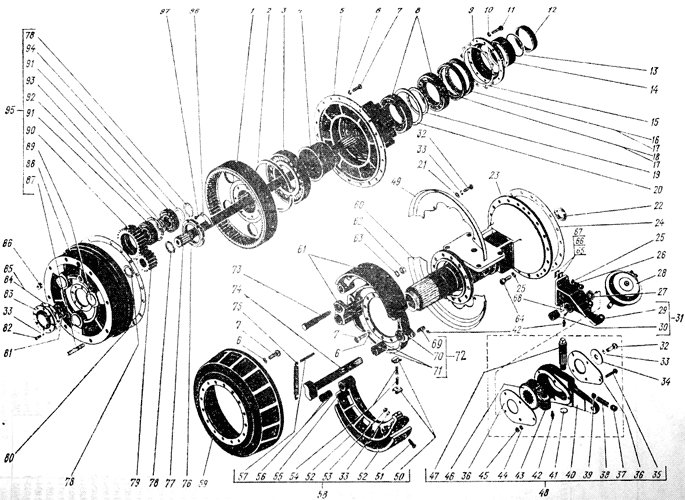

Мост ведущий. Запасные части к трактору К-701
Мост ведущий. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700А.23.00.000-1 | Мост ведущий | ||
| 23 | 700А.23.00.010-3 | 2 | Кожух полуоси в сборе |
| 14 | 700А.23.00.011-1 | 2 | Втулка |
| 77 | 700А.23.00.012 | 2 | Полуось |
| 12 | 700А.23.00.014-1 | 2 | Втулка |
| 74 | 700А.23.00.018 | 1 | Кулак |
| 90 | 700А.23.00.032 | 6 | Сателлит |
| 18 | 700.23.00.020-1 | 2 | Рычаг тормоза в сборе |
| 72 | 700.23.00.050-1 | 2 | Суппорт тормоза в сборе |
| 61 | 700.23.00.060 | 2 | Колодка тормоза верхняя |
| 58 | 700.23.00.070 | 2 | Колодка тормоза нижняя |
| 95 | 700.23.00.090-1 | 2 | Водило в сборе |
| 18 | 700.23.00.100 | 2 | Манжета в сборе |
| 16 | 700.23.00.190 | 2 | Манжета в сборе |
| 31 | 700.23.00.200 | 1 | Кронштейн в сборе |
| 28 | 700.23.00.220 | 2 | Камера тормозная в сборе |
| 9 | 700.23.00.013-6 | 2 | Крышка |
| 59 | 700.23.00.015 | 2 | Барабан тормозной |
| 73 | 700.23.00.016 | 4 | Ось тормозной колодки |
| 15 | 700.23.00.017 | 2 | Прокладка |
| 4 | 700.23.00.021 | 2 | Втулка распорная |
| 80 | 700.23.00.023 | 2 | Прокладка |
| 1 | 700.23.00.024-1 | 2 | Шестерня венечная |
| 96 | 700.23.00.025-1 | 2 | Планка стопорная |
| 76 | 700.23.00.026 | 2 | Гайка |
| 79 | 700.23.00.027 | 2 | Шестерня солнечная |
| 83 | 700.23.00.028-2 | 2 | Крышка |
| 84 | 700.23.00.029-1 | 14 | Прокладка |
| 85 | 700.23.00.029-2 | 14 | Прокладка |
| 93 | 700.23.00.031-2 | 6 | Кольцо |
| 19 | 700.23.00.031-3 | 2 | Кольцо |
| 20 | 700.23.00.031-5 | 2 | кольцо |
| 24 | 700.23.00.033 | 2 | Прокладка |
| 94 | 700.23.00.034-1 | 6 | Шайба |
| 75 | 700.23.00.035-1 | 4 | Пружина |
| 34 | 700.23.00.035 | 2 | Шайба |
| 27 | 700.23.00.038 | 14 | Прокладка |
| 40 | 700.23.00.064-1 | 2 | Рычаг тормоза |
| 46 | 700.23.00.065-1 | 2 | Шестерня червячная |
| 47 | 700.23.00.066 | 2 | Ось червяка |
| 43 | 700.23.00.067 | 2 | Червяк |
| 36 | 700.23.00.068-1 | 4 | Крышка |
| 38 | 700.23.00.069-2 | 2 | Пружина |
| 29 | 700.23.00.074-3 | 1 | Кронштейн |
| 50 | 700.23.00.076-1 | 1 | Втулка |
| 70 | 700.23.00.077-1 | 2 | Суппорт тормоза |
| 55 | 700.23.00.079-1 | 4 | Колодка тормоза |
| 52 | 700.23.00.081 | 8 | Накладка |
| 50 | 700.23.00.082 | 4 | Сухарь |
| 71 | 700.23.00.083-1 | 4 | Втулка |
| 56 | 700.23.00.083-2 | 8 | Втулка |
| 57 | 700.23.00.084 | 4 | Палец |
| 5 | 700.23.00.085-1 | 2 | Ступица |
| 88 | 700.23.00.087-3 | 2 | Водило |
| 89 | 700.23.00.088-2 | 6 | Ось сателлита |
| 87 | 700.23.00.089-1 | 16 | Шпилька |
| 69 | 700.23.00.112 | 2 | Бонка |
| 60 | 700.23.00.117 | 2 | Козырек |
| 49 | 700.23.00.118 | 2 | Козырек |
| 65 | 700.23.00.121-01 | 20 | Прокладка |
| 66 | 700.23.00.121-02 | 20 | Прокладка |
| 67 | 700.23.00.121-03 | 20 | Прокладка |
| 68 | 700.23.00.122 | 2 | Планка |
| 2 | 700.23.00.125 | 2 | Кольцо пружинное |
| 42 | 6 | Масленка 1.3 ГОСТ 19853-74 | |
| 8 | 4 | Подшипник 130 ГОСТ 8338-75 | |
| 81 | 2 | Подшипник 209 ГОСТ 8338-75 | |
| 3 | 2 | Подшипник 2234К ГОСТ 8328-75 | |
| 91 | 12 | Подшипник 12312К1 ГОСТ 8328-75 | |
| 39 | 2 | Шарик Б V 8 мм Н ГОСТ 3722-60 | |
| 78 | 6 | Кольцо В60 ГОСТ 13942-68 | |
| 92 | 6 | Кольцо В 130 ГОСТ 13943-68 | |
| 13 | 2 | Кольцо У-150Х0-3 ГОСТ 9833-73 | |
| 22 | 2 | Уплотнение ЛК БСК 60-85-10,5/16,5 ЛК 02478-00 | |
| 86 | 4 | Пробка КГ 1/8" ГОСТ 12720-07 | |
| 37 | 4 | Пробка 7009-0225 ГОСТ 12202-66 | |
| 17 | 4 | Пружина АСК-180.2 ЛК 02480-00 | |
| 35 | 10 | Болт М6 Х 55 ГОСТ 7811-70 | |
| 9 | 4 | Болт 3М8 Х 20 ГОСТ 7808-70 | |
| 32 | 18 | Болт М10 Х 20 ГОСТ 7808-70 | |
| 82 | 16 | Болт М10 Х 30 ГОСТ 7808-70 | |
| 11 | 24 | Болт М12 Х 35 ГОСТ 7808-70 | |
| 26 | 8 | Болт М16 Х 1,5 Х 40 ГОСТ 7808-70 | |
| 64 | 18 | Болт М16 Х 1,5 Х 50 ГОСТ 7808-70 | |
| 7 | 94 | Болт М18 Х 1,5 Х 40 ГОСТ 7808-70 | |
| 54 | 4 | Винт М8 Х 25 ГОСТ 17475-72 | |
| 51 | 48 | Винт М10 Х 35 ГОСТ 17475-72 | |
| 45 | 10 | Гайка М6 ГОСТ 5927-70 | |
| 53 | 48 | Гайка М10 ГОСТ 5927-70 | |
| 62 | 4 | Гайка М24 ГОСТ 5927-70 | |
| 44 | 10 | Шайба 6.65Г ГОСТ 6402-70 | |
| 33 | 82 | Шайба 10.65Г ГОСТ 6402-70 | |
| 21 | 8 | Шайба 10.01 ГОСТ 11371-78 | |
| 10 | 48 | Шайба 12.65Г ГОСТ 6402-70 | |
| 25 | 44 | Шайба 16.65Г ГОСТ 6402-70 | |
| 6 | 94 | Шайба 18.65Г ГОСТ 6402-70 | |
| 63 | 4 | Шайба 24.65Г ГОСТ 6402-70 | |
| 41 | 2 | Заглушка 20 ГОСТ 3111-67 |
