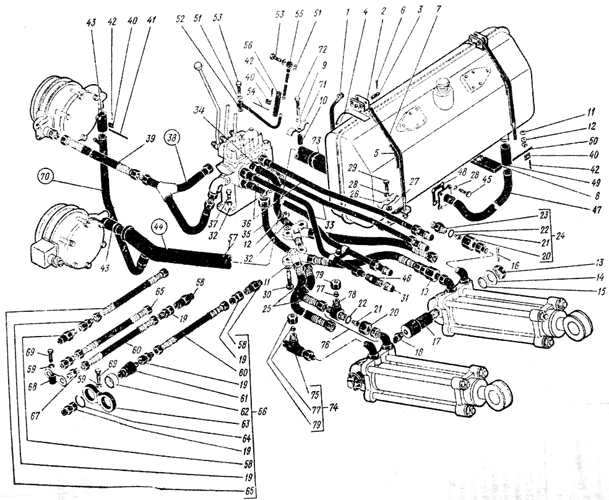

Система навесного оборудования. Запасные части к трактору К-701
Система навесного оборудования. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 701.46.00.000-1 | Система подъемно-навесная | ||
| 44 | 701.46.00.010*2 | 1 | Труба |
| 1 | 700А.46.00.070 | 2 | Лента |
| 7 | 700А.46.00.070-01 | 2 | Лента |
| 36 | 700А.46.080 | 2 | Труба |
| 33 | 700А.46.00.080-01 | 2 | Труба |
| 52 | 700А.46.00.090 | 1 | Труба |
| 55 | 700А.46.00.100 | 1 | Труба |
| 47 | 700А.46.00.110 | 1 | Труба |
| 70 | 700А.46.00.130*1 | 1 | Труба |
| 74 | 700А.46.00.200 | 1 | Тройник в сборе |
| 75 | 700А.46.00.210 | 1 | Переходник |
| 76 | 700А.46.00.220 | 1 | Клапан замедлительный |
| 24 | 700А.46.00.230 | 2 | Клапан замедлительный |
| 20 | 700А.46.00.240 | 2 | Корпус клапана в сборе |
| 5 | 700А.46.00.018 | 2 | Прокладка |
| 2 | 700А.46.00.027 | 2 | Опора |
| 8 | 700А.46.00.035 | 2 | Подушка |
| 4 | 700А.46.00.036 | 2 | Прокладка |
| 71 | 700А.46.00.037 | 1 | Скоба |
| 26 | 700.46.00.067-1 | 4 | Скоба |
| 77 | 700А.46.00.071 | 2 | Заглушка |
| 78 | 700А.46.00.072 | 1 | Тройник |
| 23 | 700А.46.00.075 | 4 | Штуцер |
| 21 | 700А.46.00.076 | 4 | Клапан замедлительный |
| 38 | 701.46.16.030*4 | 1 | Труба |
| 35 | 700А.46.16.320 | 1 | Труба в сборе |
| 34 | 700А.46.16.330 | 1 | Труба в сборе |
| 46 | 700.46.16.080-1 | 4 | Запорное устройство О 16 мм |
| 61 | 700.46.16.160-1 | 4 | Муфта разрывная |
| 66 | 700.46.16.170-1 | 2 | Муфты разрывные в сборе |
| 19 | 700.46.16.650-1 | 17 | Переходник |
| 25 | 700.46.16.660-02 | 4 | Рукав в сборе |
| 60 | 700.46.16.660-06 | 4 | Рукав в сборе О 20 Х 1800 |
| 65 | 700.46.16.660-07 | 4 | Рукав в сборе О 20 Х 2200 |
| 68 | 700.46.16.700 | 2 | Стойка |
| 58 | 700.46.16.740 | 4 | Клапан О 16 мм |
| 79 | 700.46.16.075-1 | 2 | Гайка |
| 63 | 700.46.16.086-1 | 2 | Обойма шарниров |
| 62 | 700.46.16.087 | 4 | Шарнир |
| 64 | 700.46.16.088 | 4 | Кольцо стопорное |
| 67 | 700.46.16.176 | 4 | Штуцер переходной |
| 31 | 700.46.16.192-3 | 4 | Колпачок |
| 17 | 700А.34.00.012 | 4 | Палец |
| 15 | 700А.34.00.024 | 4 | Втулка |
| 10 | 700А.34.00.070-1 | 1 | Втулка |
| 39 | 700.11.00.039 | 1 | Рукав |
| 53 | 700.34.00.021-1 | 2 | Болт зажимной |
| 27 | 700.46.11.0Б8 | 2 | Втулка распорная |
| 48 | 700.46.28.012 | 1 | Прокладка |
| 3 | 4 | Ось | |
| 18 | 3 | Масленка 1.3 ГОСТ 19853-74 | |
| 56 | 1 | Рукав 8Х 1,5-1 ГОСТ 10362-76; 1 = 110 мм | |
| 49 | 1 | Рукав 42Х5,5-15 ГОСТ 10362-76; 1 = 150 мм | |
| 43 | 3 | Рукав 48Х62-15 ГОСТ 10362-76; 1 = 150 мм | |
| 57 | 1 | Рукав 6Х77,5-3 ГОСТ 10362-76; 1 = 200 мм | |
| 22 | 2 | Кольцо У-32 Х 0-3 ГОСТ 18829-73 | |
| 45 | 4 | Болт М8 Х 20 ГОСТ 7808-70 | |
| 29 | 2 | Болт М8 Х 40 ГОСТ 7811-70 | |
| 72 | 1 | Болт М10 Х 45 ГОСТ 7808-70 | |
| 37 | 4 | Болт М12 Х 35 ГОСТ 7808-70 | |
| 50 | 2 | Болт М12 Х 90 ГОСТ 7808-70 | |
| 69 | 2 | Болт М16 Х 1,5х60 ГОСТ 7811-70 | |
| 12 | 10 | Гайка М12 ГОСТ 5927-70 | |
| 13 | 4 | Гайка М36 Х 3 ГОСТ 5933-73 | |
| 28 | 6 | Шайба 8.65Г ГОСТ 6402-70 | |
| 9 | 1 | Шайба 10.65Г ГОСТ 6402-70 | |
| 11 | 8 | Шайба 12.01 ГОСТ 11371-78 | |
| 32 | 6 | Шайба 12.65Г ГОСТ 6402-70 | |
| 59 | 2 | Шайба 16.65Г ГОСТ 6402-70 | |
| 14 | 4 | Шайба 36.01 ГОСТ 11371-78 | |
| 51 | 4 | Прокладка ФТ12 Х 18 Х 1,5 МН 3138-62 | |
| 6 | 8 | Шплинт 3,2 Х 20 ГОСТ 397-79 | |
| 16 | 3408-1 | 4 | Шплинт 6,3 Х 70 ГОСТ 397-79 |
| 42 | 10 | Шплинт хомута 6,3 ОСТ 3-408-70 | |
| 54 | 2 | Лента 200 ГОСТ 503-71 | |
| 50 | 2 | Лента 450 ГОСТ 503-71 | |
| 41 | 4 | Лента 500 ГОСТ 503-71 | |
| 73 | А52426-24 | 2 | Лента 600 ГОСТ 503-71 |
| 40 | 10 | Рамка хомута ОСТ 3-408-70 |
