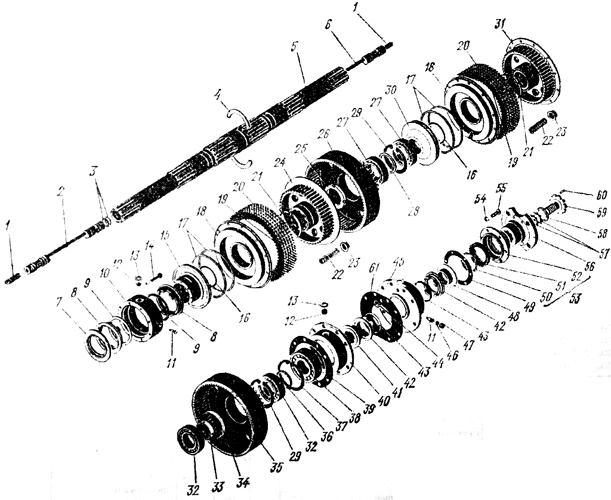

Вал ведущий коробки передач (фрикционная часть). Запасные части к трактору К-701
Вал ведущий коробки передач (фрикционная часть). Запасные части к трактору К-701
Вал ведущий в сб. 700А.17.01.010
Барабан 1-й передачи 700А.17.01.540 внутренний Z=44
Барабан 1-й передачи 700А.17.01.055-3 наружный Z=24
Барабан 4-й передачи 700А.17.01.520 внутренний (левый)
Барабан 4-й передачи 700А.17.01.041-4 наружный Z=58/33
Втулка с буртиком (кольцо) 700А.17.01.022-2
Вал ведущий 700.17.01.011-3
Кольцо 700А.17.01.105 (вставка в барабан 540)
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700А.17.01.010 | 1 | Вал ведущий в сборе | |
| 15 | 700А.17.01.050 | 1 | Диск средний в сборе |
| 2 | 700.17.01.710-01 | 1 | Маслопровод |
| 6 | 700.17.01.710-02 | 1 | Маслопровод |
| 5 | 700.17.01.011-3 | 1 | Вал ведущий |
| 52 | 700.17.01.016-1 | 1 | Крышка |
| 40 | 700.17.01.018-2 | 1 | Обойма |
| 59 | 700.17.01.021-2 | 1 | Гайка |
| 41 | 700.17.01.022-2 | 1 | Втулка с буртиком |
| 42 | 700.17.01.023-2 | 2 | Кольцо уплотнительное |
| 48 | 700.17.01.024-2 | 1 | Кольцо |
| 11 | 700.17.01.025-2 | 4 | Винт установочный |
| 13 | 700.17.01.027 | 2 | Кольцо уплотнительное |
| 33 | 700.17.01.028 | 1 | Кольцо распорное |
| 34 | 700.17.01.029 | 1 | Кольцо промежуточное |
| 23 | 700.17.01.033-1 | 22 | Стакан |
| 47 | 700.17.01.044 | 2 | Винт |
| 8 | 700.17.01.051-2 | 2 | Кольцо уплотнительное |
| 12 | 700.17.01.062 | 2 | Втулка |
| 49 | 700.17.01.068 | 1 | Прокладка |
| 39 | 700.17.01.114 | 1 | Прокладка |
| 46 | 700.17.01.117 | 4 | Прокладка |
| 43 | 700.17.01.324-1 | 2 | Манжета |
| 9 | 700.17.01.324-2 | 2 | Манжета |
| 1 | 700.17.01.343 | 2 | Пружина |
| 36 | 700.17.01.361-3 | 1 | Кольцо промежуточное |
| 4 | 700.17.01.365 | 2 | Полукольцо |
| 7 | 700.17.01.366 | 1 | Кольцо |
| 61 | 700.17.01.368 | 1 | Прокладка |
| 58 | 700.17.01.399 | 2 | Кольцо уплотнительное |
| 57 | 700.17.01.408 | 12 | Шайба |
| 60 | 700.17.01.428 | 2 | Винт |
| 21 | 700.17.01.458-1 | 4 | Кольцо уплотнительное |
| 17 | 700.17.01.459 | 4 | Кольцо уплотнительное |
| 31 | 700А.17.01.540 | 1 | Барабан 1-й передачи внутренний Z=44 |
| 700А.17.01.055-3 | 1 | Барабан 1-й передачи наружный Z=24 | |
| 700А.17.01.520 | Барабан 4-й передачи внутренний (левый) | ||
| 700А.17.01.041-4 | Барабан 4-й передачи наружный Z=58/33 | ||
| 0 | 700А.17.01.105 | 1 | Кольцо, вставка в барабан 540 |
| 38 | 1 | Подшипник 2312 КМ ГОСТ 8338-75 | |
| 32 | 2 | Подшипник 42212Л ГОСТ 8338-75 | |
| 44 | 1 | Кольцо Н1-20 Х 16-3 ГОСТ 18829-73 | |
| 3 | 18 | Кольцо У-30 Х 25-3 ГОСТ 18829-73 | |
| 16 | 2 | Кольцо У-90 Х 85-3 ГОСТ 18829-73 | |
| 29 | 2 | Кольцо В 110 ГОСТ 13943-68 | |
| 37 | 1 | Кольцо В 130 ГОСТ 13943-68 | |
| 51 | 1 | Уплотнение ЛК БСК75-100-12/14 Л К 02480-00 | |
| 50 | 1 | Пружина АСК-10-2-Л К 02480-00 | |
| 14 | 8 | Болт 3М6 Х 55 ГОСТ 7811-70 | |
| 55 | 6 | Болт М8 Х 20 ГОСТ 7808-70 | |
| 54 | 6 | Шайба 8.65Г ГОСТ 6402-70 |
