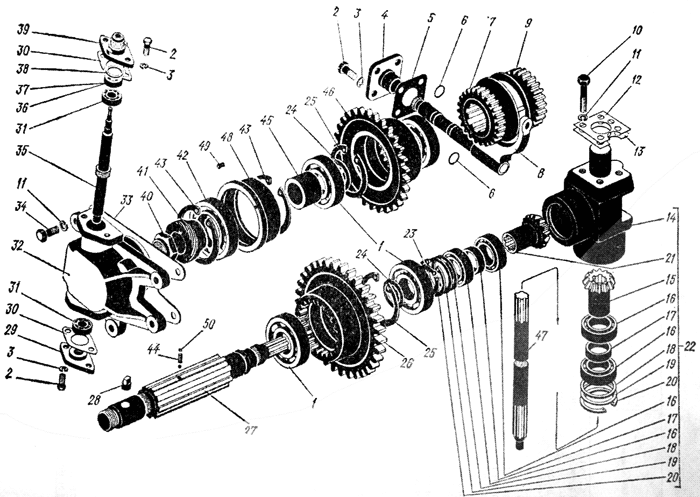

Редуктор. Запасные части к трактору К-701
Редуктор. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 22 | 700А.17.01.290 | 1 | Редуктор в сборе |
| 8 | 700А.17.01.360 | 1 | Вилка в сборе |
| 32 | 700А.17.01.046-2 | 1 | Корпус |
| 33 | 700А.17.01.061-1 | 1 | Прокладка |
| 35 | 700А.17.01.063-1 | 1 | Валик |
| 27 | 700А.17.01.191 | 1 | Вал |
| 24 | 700А.17.01.195 | 5 | Кольцо |
| 46 | 700А.17.01.196-1 | 1 | Шестерня |
| 44 | 700А.17.01.197-1 | 1 | Пружина |
| 9 | 700А.17.01.198-1 | 1 | Муфта |
| 26 | 700А.17.01.199 | 1 | Шестерня |
| 14 | 700А.17.01.203 | 1 | Корпус |
| 40 | 700А.17.01.322 | 1 | Гайка |
| 41 | 700А.17.01.462-2 | 1 | Шестерня |
| 45 | 700А.17.01.469-03 | 1 | Втулка |
| 48 | 700А.17.01.493 | 1 | Стакан |
| 21 | 700.17.01.209-1 | 1 | Шестерня коническая |
| 15 | 700.17.01.211-1 | 1 | Шестерня коническая |
| 12 | 700.17.01.219 | 3 | Прокладка |
| 13 | 700.17.01.224 | 3 | Прокладка |
| 4 | 700.17.01.249-2 | 1 | Крышка |
| 5 | 700.17.01.251-1 | 1 | Прокладка |
| 7 | 700.17.01.294-1 | 2 | Сухарь |
| 18 | 700.17.01.489-01 | 6 | Прокладка |
| 19 | 700.17.01.489-02 | 6 | Прокладка |
| 17 | 700.17.01.491 | 2 | Втулка |
| 47 | 700А.17.00.038-1 | 1 | Валик привода насоса |
| 37 | 700.16.05.020 | 1 | Манжета в сборе |
| 28 | 700.16.05.022 | 1 | Штифт |
| 39 | 700.16.05.024-2 | 1 | Крышка |
| 38 | 700.16.05.025 | 1 | Шайба |
| 30 | 700.16.05.027 | 2 | Прокладка |
| 29 | 700.16.05.028-2 | 1 | Крышка |
| 16 | 4 | Подшипник 107 ГОСТ 8338-75 | |
| 31 | 2 | Подшипник 201 ГОСТ 8338-75 | |
| 1 | 4 | Подшипник 208 ГОСТ 8338-75 | |
| 42 | 1 | Подшипник 308 ГОСТ 8338-75 | |
| 6 | 2 | Кольцо Н1-20 Х 16-3 ГОСТ 18829-73 | |
| 23 | 1 | Кольцо В40 ГОСТ 13943-68 | |
| 20 | 2 | Кольцо В62 ГОСТ 13943-68 | |
| 25 | 2 | Кольцо В80 ГОСТ 13943-68 | |
| 43 | 2 | Кольцо В90 ГОСТ 13943-68 | |
| 36 | 1 | Пружина АСК-10-2-Л К 02480-00 | |
| 2 | 8 | Болт М10 Х 20 ГОСТ 7808-70 | |
| 34 | 4 | Болт М12 Х 30 ГОСТ 7808-70 | |
| 10 | 4 | Болт М12 Х 50 ГОСТ 7811-70 | |
| 3 | 8 | Шайба 10.65Г ГОСТ 6402-70 | |
| 11 | 8 | Шайба 12.65Г ГОСТ 6402-70 | |
| 49 | 1 | Штифт 8Пр22а Х 18 ГОСТ 3128-70 | |
| 50 | 2 | Шарик Б V 8 мм Н ГОСТ 3722-60 |
