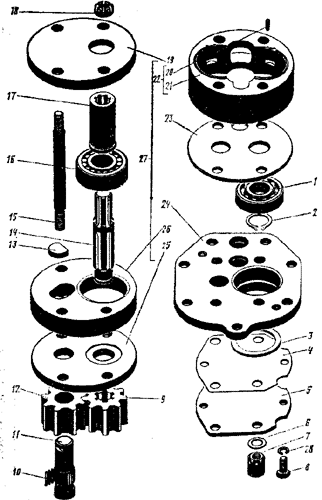

Насос масленый коробки передач. Запасные части к трактору К-701
Насос масленый коробки передач. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700.17.04.000-2 | Насос в сборе | ||
| 27 | 700.17.04.010-2 | 1 | Корпус насоса |
| 22 | 700.17.04.020* | 1 | Корпус откачивающей секции |
| 24 | 700.17.04.011* | 1 | Нижняя часть корпуса |
| 21 | 700.17.04.012* | 1 | Корпус откачивающей секции |
| 25 | 700.17.04.013-2* | 1 | Плита |
| 26 | 700.17.04.015-3* | 1 | Верхняя часть корпуса |
| 14 | 700.17.04.018-2 | 1 | Валик насоса |
| 9 | 700.17.04.022 | 1 | Шестерня |
| 12 | 700.17.04.024 | 1 | Шестерня |
| 17 | 700.17.04.025-1 | 1 | Втулка привода насоса НМШ-25 |
| 5 | 700.17.04.026 | 1 | крышка |
| 4 | 700.17.04.033 | 1 | Прокладка |
| 13 | 700.17.04.035 | 4 | Шайба |
| 23 | 700.17.04.036* | 1 | Плита нижняя призонная |
| 15 | 700.7.04.038-3 | 4 | Шпилька |
| 7 | 700.17.04.041 | 4 | Гайка |
| 19 | 700.17.04.045-1 | 1 | Крышка насоса верхняя |
| 11 | 700.17.04.046-1 | 1 | Ось |
| 1 | 1 | Подшипник 304 ГОСТ 8338-75 | |
| 16 | 1 | Подшипник 2305К ГОСТ 8328-75 | |
| 10 | 24 | Ролик 2,5 Х 19,8,11 ГОСТ 6870-72 | |
| 2 | 1 | Кольцо В20 ГОСТ 13942-68 | |
| 3 | 1 | Кольцо В55 ГОСТ 13942-68 | |
| 8 | 2 | Болт 3М8 Х 16 ГОСТ 7808-70 | |
| 18 | 4 | Гайка М10 ГОСТ 5933-73 | |
| 28 | 2 | Шайба 8.65Г ГОСТ 6402-70 | |
| 6 | 4 | Шайба 10.01 ГОСТ 11371-78 | |
| 20 | 2 | Штифт 3Пр22а Х 8ГОСТ 3128-70* |
