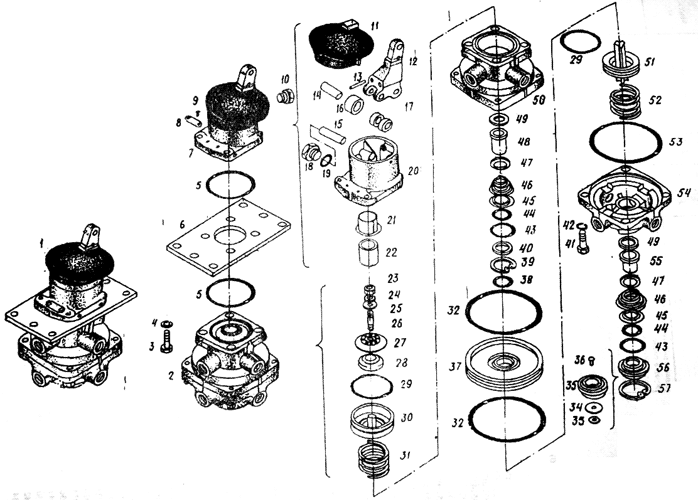

Кран тормозной двухсекционный с рычагом. Запасные части к трактору К-701
Кран тормозной двухсекционный с рычагом. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 100-3514008 | 1 | Кран с рычагом в сборе |
| 2 | 100-3514010 | 1 | Кран в сборе |
| 3 | 201460 | 4 | Болт И8-6g Х 30 |
| 4 | 305890 | 4 | Шайба 8 |
| 5 | 100-3514013 | 2 | Кольцо |
| 6 | 100-3514012 | 1 | Плита опорная |
| 7 | 100-3514070 | 1 | Рычаг крана в сборе |
| 8 | 100-3512099 | 1 | Табличка |
| 9 | 304183 | 2 | Заклепка |
| 10 | 100-3514015 | 1 | Винт |
| 11 | 100-3514080 | 1 | Оболочка защитная |
| 100-3514080-01 | 1 | Оболочка защитная | |
| 12 | 100-3514074 | 1 | Рычаг |
| 13 | 4080704 | 2 | Винт |
| 14 | 484107 | 1 | Штифт |
| 15 | 100-3514076 | 1 | Ось |
| 16 | 100-3514075 | 1 | Ролик |
| 17 | 100-3514073 | 2 | Втулка |
| 18 | 100-3514078 | 1 | Пробка |
| 19 | 309792 | 1 | Кольцо |
| 20 | 100-3514072 | 1 | Корпус |
| 100-3514071 | 1 | Корпус в сборе | |
| 21 | 100-3514077 | 1 | Втулка |
| 22 | 100-3514079 | 1 | Толкатель |
| 23 | 250508 | 1 | Гайка М6-6Н |
| 24 | 305887 | 1 | Шайба 6 |
| 25 | 305893 | 1 | Шайба 6 |
| 26 | 302200 | 1 | Винт |
| 27 | 100-3514056 | 1 | Тарелка пружины |
| 28 | 100-3514055 | 1 | Элемент уравновешенный |
| 29 | 100-3514035 | 2 | Кольцо |
| 30 | 100-3514052 | 1 | Поршень верхний |
| 31 | 160-3514050 | 1 | Пружина |
| 32 | 100-3514033 | 2 | Кольцо |
| 33 | 100-3514047 | 1 | Шайба |
| 34 | 100-3514046 | 1 | Клапан |
| 35 | 100-3514045 | 1 | Корпус |
| 36 | 100-3514048 | 1 | Заклепка |
| 37 | 100-3514032-01 | 1 | Поршень большой |
| 38 | 100-3514028 | 1 | Кольцо |
| 39 | 489306 | 1 | Кольцо упорное |
| 40 | 100-3514030 | 1 | Обойма |
| 41 | 201458 | 4 | Болт М8-6g Х 25 |
| 42 | 305890 | 4 | Пружина 8 |
| 43 | 100-3536029 | 2 | Кольцо |
| 44 | 100-3543028 | 2 | Кольцо |
| 45 | 100-3514027 | 2 | Кольцо опорное |
| 46 | 100-3514026 | 2 | Пружина |
| 47 | 100-3514024 | 2 | Колпачок |
| 48 | 100-3514022 | 1 | Корпус клапана |
| 49 | 100-3514023 | 2 | Кольцо |
| 50 | 100-3514020 | 1 | Корпус верхний |
| 51 | 100-3514034 | 1 | Поршень малый |
| 52 | 100-3514036 | 1 | Пружина |
| 53 | 100-3514049 | 1 | Кольцо |
| 54 | 100-3514040 | 1 | Корпус нижний |
| 55 | 100-3514042 | 1 | Корпус клапана |
| 56 | 100-3514044 | 1 | Окно выпускное в сборе |
| 57 | 489310 | 1 | Кольцо упорное |
