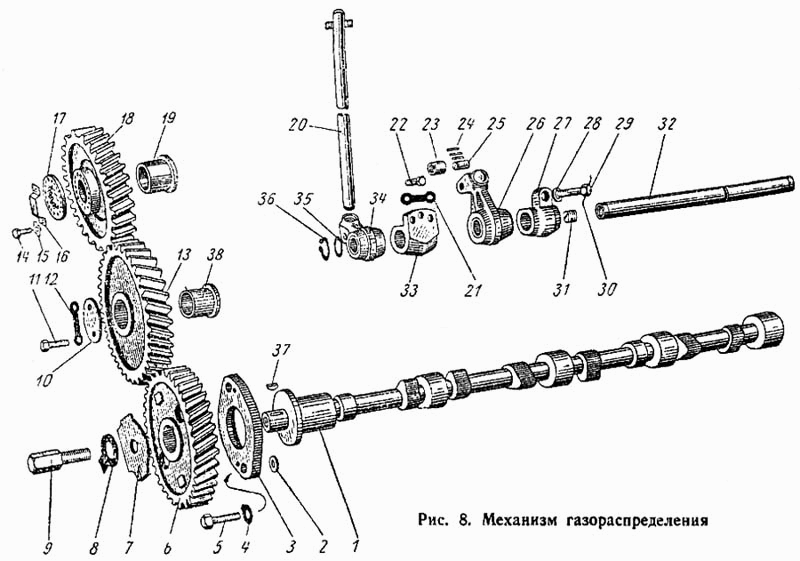

Механизм газораспределения 41-05. Запасные части к трактору ДТ-75
Механизм газораспределения 41-05. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 41-05с12 | 1 | Шестерня привода топливного насоса в сборе | |
| 41-05с3 | 2 | Ось толкателей в сборе | |
| СМД55-0506 | 1 | Шайба | |
| 1 | 41-0501-1 | 1 | Вал распределительный |
| 2 | 01-0531 | 4 | Шайба регулировочная |
| 3 | 41-0534 | 1 | Шайба упорная |
| 4 | 6Т3-0516 | 2 | Шайба стопорная |
| 5 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 | 2 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 |
| 6 | 6Т3-0502А | 1 | Шестерня распределительного вала |
| 6 | 6Т3-0502А | 1 | Колесо зубчатое распредвала z=40 А-41 |
| 7 | 01-0517 | 1 | Шайба |
| 8 | 01-0515 | 1 | Шайба стопорная |
| 9 | 01-0511 | 1 | Болт-поводок |
| 11 | Болт М8Х 16 кл. 2-015 ГОСТ 7796-62 | 2 | Болт М8Х 16 кл. 2-015 ГОСТ 7796-62 |
| 12 | Шайба замковая II 9Х24, Н502-66 | 1 | Шайба замковая II 9Х24, Н502-66 |
| 13 | 6Т2-0503А | 1 | Колесо зубчатое промежуточное |
| 13 | 6Т2-05С9 | 1 | Шестерня паразитная в сборе |
| 14 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | 2 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 |
| 15 | Шайба стопорная 8,5, ГОСТ 3693-52, Н498- | 2 | Шайба стопорная 8,5, ГОСТ 3693-52, Н498-66 |
| 16 | 41-0533 | 1 | Скоба |
| 17 | СМД55-0510 | 1 | Фланец шлицевой |
| 0 | 41-0507 | 1 | Фланец шлицевой |
| 18 | 41-0532 | 1 | Шестерня привода топливного насоса |
| 19 | СМД55-0505 | 1 | Втулка |
| 20 | 6Т2-05с8 | 8 | Штанга толкателя в сборе |
| 21 | 6Т2-0515 | 4 | Шайба замковая |
| 22 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | 8 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
| 23 | 201-1007190 | 8 | Ролик толкателя коромысла |
| 24 | 201-1007196 | 208 | Ролик игольчатый |
| 25 | 201-1007194 | 8 | Ось ролика толкателя |
| 26 | 236-1007182 | 8 | Толкатель в сборе |
| 27 | 01-0510 | 2 | Опора оси толкателей маслоподводящая |
| 28 | Шайба 13Х24Х2, Н495-66 | 2 | Шайба 13Х24Х2, Н495-66 |
| 29 | 6Т2-0514-1 | 2 | Болт специальный |
| 30 | Проволока 0,1Х150, ГОСТ 3282-46 | 2 | Проволока 0,1Х150, ГОСТ 3282-46 |
| 31 | Пробка КГ-3/8, ГОСТ 12721-67 | 4 | Пробка КГ-3/8, ГОСТ 12721-67 |
| 32 | 41-0506 | 2 | Ось толкателей |
| 33 | 01-0512 | 4 | Опора оси толкателей |
| 34 | 236-1007180 | 8 | Толкатель с роликами в сборе |
| 35 | 6Т2-0505 | 4 | Шайба |
| 36 | Кольцо НЭ-22, ГОСТ 9301-59 Н512-66 | 4 | Кольцо НЭ-22, ГОСТ 9301-59 Н512-66 |
| 37 | Шпонка сегментная 8Х10, ГОСТ 8795-58 Н50 | 1 | Шпонка сегментная 8Х10, ГОСТ 8795-58 Н508-66 |
| 38 | 01-0527 | 1 | Втулка паразитной шестерни |
