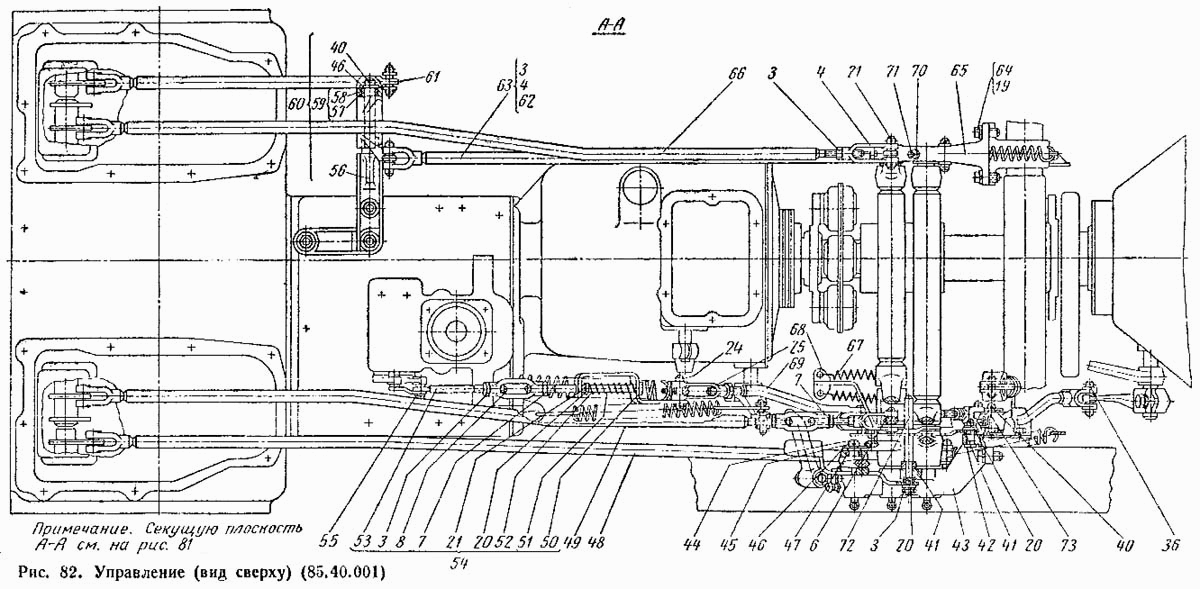

Управление (вид сверху) 85(77).40.. Запасные части к трактору ДТ-75
Управление (вид сверху) 85(77).40.. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 77.41.008Р | 1 | Зависимый вал отбора мощности с установочными деталями | |
| 77.41.050 | 1 | Редуктор вала отбора мощности | |
| 85.40.001 | 1 | Управление | |
| Заклепка 8Х30 | 4 | Заклепка 8Х30, ГОСТ 10300-62 | |
| 3 | Гайка М12Х1,25 | 13 | Гайка М12Х1,25, ГОСТ 5916-62 |
| 4 | А40-17 | 5 | Вилка |
| 7 | Гайка М12Х1,25 левая | 3 | Гайка М12Х1,25, левая ГОСТ 5916-62 |
| 8 | 77.40.161-1А | 3 | Муфта регулировочная |
| 19 | Шайба пружинная 12Н | 9 | Шайба пружинная 12Н, ГОСТ 6402-61 |
| 20 | Шайба 12 | 7 | Шайба 12, ГОСТ 11371-65 |
| 21 | Шплинт 4Х22 | 25 | Шплинт 4Х22, ГОСТ 397-66 |
| 24 | 77.40.133 | 2 | Палец большой |
| 25 | 77.40.196 | 1 | Вилка тяги тормозка |
| 40 | Шплинт 4Х32 | 1 | Шплинт 4Х32, ГОСТ 397-66 |
| 41 | Шплинт 5Х36 | 1 | Шплинт 5Х36, ГОСТ 397-64 |
| 42 | 77.40.140 | 1 | Болт специальный |
| 44 | 77.40.134-1 | 1 | Ось рычага увеличителя |
| 46 | Шайба 20 | 1 | Шайба 20, ГОСТ 11371-65 |
| 47 | 77.40.112 | 1 | Втулка |
| 49 | 77.40.038 | 1 | Тяга рычага управления правая в сборе |
| 50 | 77.40.158 | 1 | Серьга тяги блокировки |
| 51 | 77.40.053А | 1 | Направляющая пружины в сборе |
| 52 | 77.40.188 | 1 | Пружина тяги блокировки |
| 53 | 77.40.122 | 1 | Тяга блокировки |
| 54 | 77.40.048 | 1 | Тяга блокировки в сборе |
| 55 | Шайба 10 | 1 | Шайба 10, ГОСТ 11371-65 |
| 56 | 77.40.032-1 | 1 | Кронштейн перекидки в сборе |
| 57 | 77.40.120-1 | 1 | Рычаг |
| 58 | 77.40.176-1 | 1 | Втулка |
| 59 | 77.40.044-1 | 1 | Рычаг со втулками в сборе |
| 60 | 77.40.054 | 1 | Кронштейн перекидки с рычагом в сборе |
| 61 | 77.40.055 | 1 | Тяга педали левой малая в сборе |
| 62 | 77.40.030 | 1 | Тяга педали левой большая с вилкой в сборе |
| 63 | 77.40.031 | 1 | Тяга педали левой большая в сборе |
| 64 | Болт М12Х30 | 6 | Болт М12Х30, ГОСТ 7796-62 |
| 65 | 77.40.129 | 1 | Кронштейн управления левый |
| 66 | 77.41.033-1 | 1 | Рычаг вилки в сборе |
| 67 | 54.40.448 | 2 | Пружина оттяжная |
| 68 | 77.40.027-1 | 1 | Кронштейн упора рычагов в сборе |
| 70 | Гайка М10 | 3 | Гайка М10, ГОСТ 5915-62 |
| 71 | Винт М10Х30 | 3 | Винт М10Х30, ГОСТ 1481-58 |
| 72 | 77.40.111 | 1 | Упор рычагов |
| 73 | Шайба 18 | 1 | Шайба 18, ГОСТ 11371-65 |
| 76 | 77.40.118-1 | 1 | Валик педалей |
