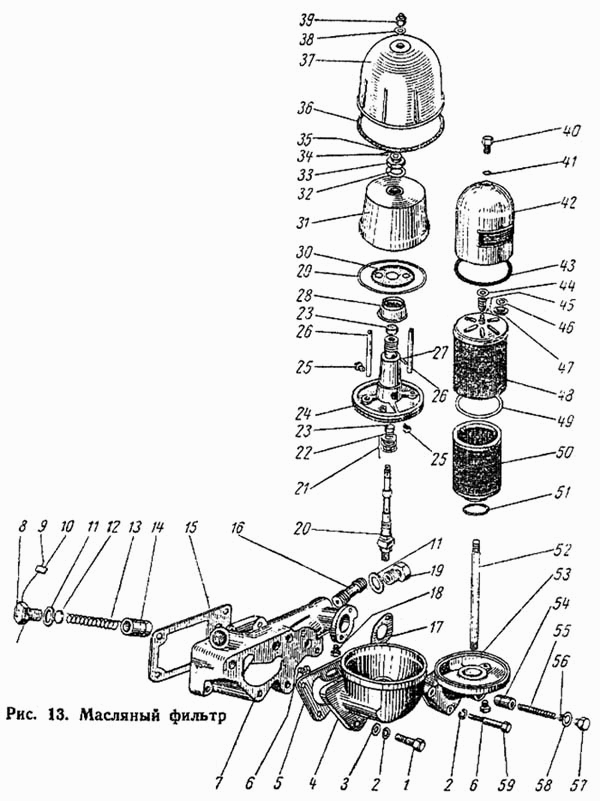

Масляный фильтр 41-10. Запасные части к трактору ДТ-75
Масляный фильтр 41-10. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 01-10с4-1 | 1 | Корпус масляного фильтра в сборе | |
| 01-10с5 | 1 | Проставка в сборе | |
| 04-10с4 | 1 | Ротор центробежного фильтра очистки масла в сборе | |
| 04-10с6 | 1 | Ротор центробежного фильтра очистки масла со втулками в сборе | |
| 1 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | 1 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
| 2 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | 5 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
| 3 | Шайба 11Х22Х2 Н495-66 | 1 | Шайба 11Х22Х2 Н495-66 |
| 4 | 01-1001-1 | 1 | Корпус центробежного фильтра очистки масла |
| 5 | 01-1005 | 1 | Прокладка корпуса центробежного фильтра очистки масла |
| 6 | Пробка Ц18 КГ-1/4, ГОСТ 12720-67 | 1 | Пробка Ц18 КГ-1/4, ГОСТ 12720-67 |
| 7 | 01-1002 | 1 | Проставка |
| 8 | 04-1048 | 1 | Пробка клапана |
| 9 | Проволока 01,2Х115, ГОСТ 3282-46 | 1 | Проволока 01,2Х115, ГОСТ 3282-46 |
| 10 | Н-6502 | 1 | Пломба 8Х10 Н504-66 |
| 11 | 04-1049 | 3 | Прокладка пробки |
| 12 | 04-1050 | 3 | Шайба |
| 13 | 04-1046 | 1 | Пружина сливного клапана |
| 14 | 01-0961-1А | 1 | Стакан предохранительного клапана |
| 15 | 6Т2-1009 | 1 | Прокладка |
| 16 | 01-1015-1 | 1 | Штуцер |
| 17 | 01-1004 | 2 | Прокладка корпуса масляного фильтра |
| 18 | 01-1014 | 1 | Штуцер ввертный |
| 19 | СМД1-1028 | 1 | Пробка |
| 20 | 04-1006 | 1 | Ось ротора центробежного фильтра очистки масла |
| 21 | Шарикоподшипник 8103 ГОСТ 6874-54 | 1 | Шарикоподшипник 8103 ГОСТ 6874-54 |
| 22 | 04-1014 | 1 | Кольцо стопорное |
| 23 | 04-1007 | 2 | Втулка ротора центробежного фильтра |
| 24 | 04-10с7 | 1 | Ротор центробежного фильтра очистки масла |
| 25 | 04-1011 | 2 | Сопло ротора |
| 26 | 04-1009 | 2 | Трубка ротора заборная |
| 27 | 04-1040 | 1 | Штифт |
| 28 | 04-1008 | 1 | Отражатель ротора |
| 29 | 04-1013 | 1 | Кольцо У-125Х120-2, ГОСТ 9833-61 |
| 30 | 04-1010 | 1 | Сетка заборных трубок |
| 31 | 04-1012 | 1 | Колпак ротора центробежного фильтра очистки масла |
| 32 | 04-1015 | 1 | Шайба |
| 33 | 04-1002 | 1 | Гайка |
| 34 | 01-1032 | 1 | Защелка |
| 35 | 04-1033 | 1 | Шайба упорная |
| 36 | 04-1017 | 1 | Прокладка колпака |
| 37 | 04-1016 | 1 | Колпак центробежного фильтра |
| 38 | 04-1041 | 1 | Шайба |
| 39 | 04-1042-1 | 1 | Гайка |
| 40 | 04-1029 | 1 | Гайка |
| 41 | 04-1030 | 1 | Прокладка |
| 42 | 04-10с5-1 | 1 | Колпак масляного фильтра в сборе |
| 43 | 04-1028 | 1 | Прокладка колпака |
| 44 | Шайба 15Х28Х3 Н495-66 | 1 | Шайба 15Х28Х3 Н495-66 |
| 45 | 04-1018 | 1 | Пружина |
| 46 | 01-1031 | 1 | Шайба |
| 47 | СМД7-1066 | 1 | Кольцо уплотняющее |
| 48 | 04-10с8 | 1 | Секция фильтра наружная в сборе |
| 49 | 04-1003 | 1 | Прокладка |
| 50 | 04-10с10 | 1 | Секция фильтра внутренняя в сборе |
| 51 | 236-1003114-В | 1 | Кольцо стакана форсунки уплотнительное |
| 52 | 01-1013 | 1 | Шпилька |
| 53 | 01-1003 | 1 | Корпус масляного фильтра |
| 54 | 01-1012-1 | 1 | Клапан перепускной |
| 55 | 01-0916А | 1 | Пружина клапана |
| 56 | 04-1037 | 2 | Шайба |
| 57 | 01-1011 | 1 | Пробка клапана |
| 58 | 04-1034 | 2 | Прокладка пробки |
| 59 | Болт М10Х50 кл. 2-015, ГОСТ 7796-62 | 4 | Болт М10Х50 кл. 2-015, ГОСТ 7796-62 |
