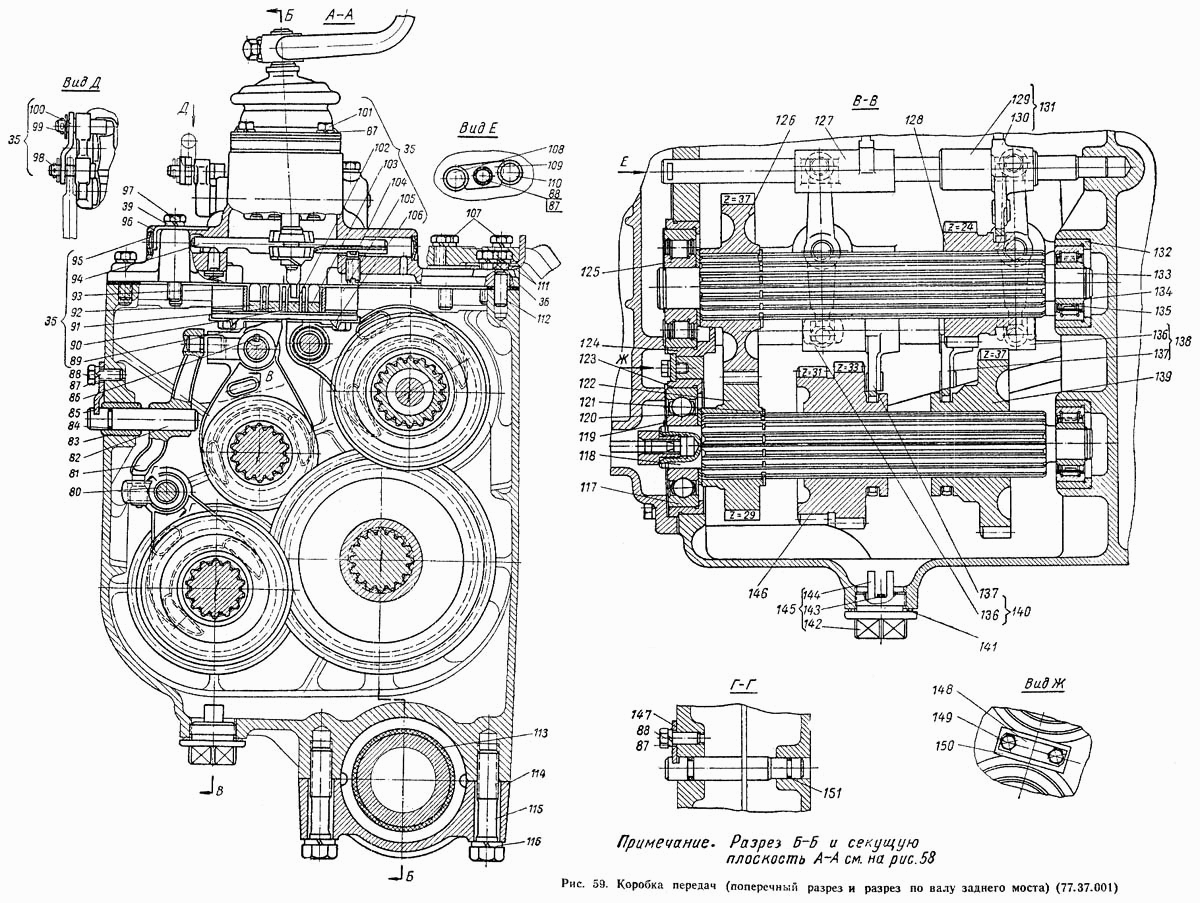

Коробка передач (поперечный разрез ) 77.37.. Запасные части к трактору ДТ-75
Коробка передач (поперечный разрез ) 77.37.. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 77.37.001 | 1 | Коробка передач | |
| 77.38.016-1 | 2 | Лента тормозная с накладками в сборе (только для запасных частей) | |
| 77.39.153А | 1 | Пластина запорная | |
| Заглушка 28 | 2 | Заглушка 28, ГОСТ 3111-46 | |
| Проволока 0 1,6Х130 | 1 | Проволока, ГОСТ 3282-46 | |
| Проволока 0 1,6Х300 | 2 | Проволока, ГОСТ 3282-46 | |
| Шпонка сегментная 5Х9, Т.О | 1 | Шпонка сегментная термообработанная, ГОСТ 8795-58 | |
| 40 | 77.37.203 | 1 | Прокладка пробки |
| 47 | 77.38.012 | 2 | Шестерня солнечная в сборе |
| 85 | 77.37.214 | 2 | Планка стопорная |
| 86 | Шпонка сегментная 4Х6,5, Т.О | 1 | Шпонка сегментная 4Х6,5, ГОСТ 8795-58 |
| 87 | Шайба пружинная 10Н | 11 | Шайба пружинная 10Н, ГОСТ 6402-61 |
| 88 | Болт М10Х25 | 4 | Болт М10Х25, ГОСТ 7796-62 |
| 89 | 77.37.133 | 2 | Планка опорная |
| 91 | 77.37.164 | 1 | Планка переключения вилки V и VI передач |
| 94 | 77.37.144 | 1 | Валик переключения |
| 95 | Заглушка 22 | 2 | Заглушка 22, ГОСТ 3111-46 |
| 96 | 77.37.171-1 | 1 | Ушко |
| 97 | Болт М12Х70 | 2 | Болт М12Х70, ГОСТ 7795-62 |
| 100 | 77.37.162 | 1 | Серьга |
| 101 | Болт М10Х35 | 5 | Болт М10Х35, ГОСТ 7796-62 |
| 103 | 77.37.176 | 1 | Планка переключения вилки I и II передач |
| 105 | 77.37.211 | 4 | Втулка распорная |
| 107 | Болт М12Х60 | 2 | Болт М12Х60, ГОСТ 7795-62 |
| 108 | 77.37.123А | 1 | Ось вилок |
| 111 | Болт М12Х45 | 4 | Болт М12Х45, ГОСТ 7796-62 |
| 112 | А38-89 | 2 | Штифт |
| 113 | 77.37.155 | 1 | Кольцо резиновое |
| 115 | Болт М20Х80 | 2 | Болт М20Х80, ГОСТ 7795-62 |
| 116 | Шайба пружинная 20Н | 2 | Шайба пружинная 20Н, ГОСТ 6402-61 |
| 117 | 407 | 1 | Шарикоподшипник радиальный однорядный |
| 118 | 77.37.022 | 1 | Вал дополнительный со втулкой в сборе |
| 121 | 77.37.209-2 | 2 | Кольцо пружинное упорное |
| 123 | 77.37.108 | 1 | Стакан подшипника |
| 124 | 77.37.229 | 1 | Стакан подшипника |
| 125 | 102407 | 1 | Роликоподшипник радиальный с короткими цилиндрическими роликами |
| 131 | 77.37.015 | 1 | Вилка переключения заднего хода в сборе |
| 134 | 54.05.436 | 2 | Кольцо пружинное |
| 135 | 32605К | 2 | Роликоподшипник радиальный с короткими цилиндрическими роликами |
| 142 | 77.37.202А | 1 | Пробка |
| 144 | 54.38.602 | 1 | Магнит |
| 147 | 77.37.222-1 | 1 | Планка стопорная |
| 149 | Болт М8Х16 | 3 | Болт М8Х16, ГОСТ 7796-62 |
| 151 | 77.37.220 | 1 | Кольцо |
