Калесо направляющее 85.32.. Запасные части к трактору ДТ-75
Калесо направляющее 85.32.. Запасные части к трактору ДТ-75
Болт 77.32.102 натяжной КОВАННЫЙ ДТ-75
Гайка 77.32.107 направляющего колеса регулировка натяжения
Кольцо 54.32.429 (85.32.017) уплотнительное направляющего колеса малое ДТ
Ушко 77.32.109-1 оси коленчатой ДТ-75
Крышка 77.32.104 направляющего колеса ДТ-75
Ось 85.32.101-3 коленчатая колеса направляющего
Пружина 54.32.023 уплотнения направляющего колеса ДТ-75 (больш)
Болт 77.32.102 натяжной КОВАННЫЙ ДТ-75
Кольцо 85.32.017 (54.32.429 ) уплотнительное направляющего колеса (малое) ДТ
Ось 85.32.011-3 коленчатая колеса направляющего

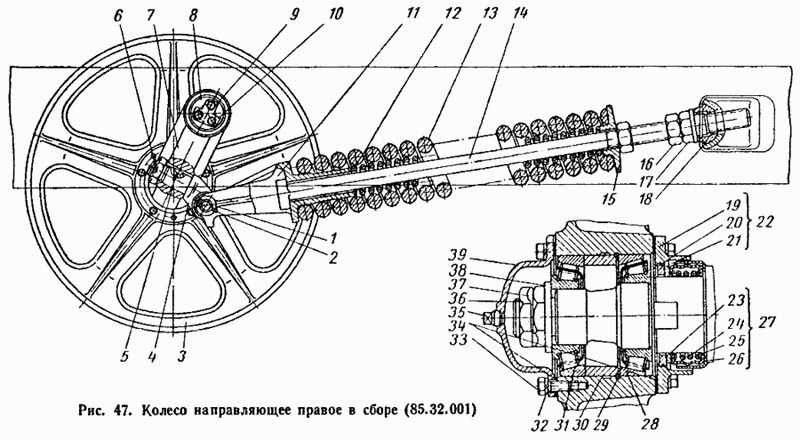

| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 85.32.001 | 1 | Колесо направляющее правое в сборе | |
| 85.32.002 | 1 | Колесо направляющее левое в сборе | |
| 1 | 77.32.111 | 2 | Палец ушка |
| 2 | Шплинт 6,3Х50 | 6 | Шплинт 6,3Х50, ГОСТ 397-66 |
| 3 | 77.32.105Д | 2 | Колесо направляющее |
| 4 | 77.32.109 | 2 | Ушко |
| 5 | Шпонкасегментная 8Х10 | 2 | Шпонка сегментная, ГОСТ 8795-58 |
| 6 | ГКНМ 33Х1,5 | 2 | Гайка М33Х1,5 низкая, шестигранная, |
| 7 | 85.32.011-3 | 2 | Ось коленчатая в сборе |
| 7 | 85.32.101-3 | 2 | Ось коленчатая в сборе |
| 8 | 77.32.110 | 2 | Шайба упорная |
| 9 | 77.32.120 | 2 | Пластина замковая |
| 10 | Болт М12Х1,25Х25 | 6 | Болт М12Х1,25Х25, ГОСТ 7796-62 |
| 11 | 77.32.112А | 2 | Упор пружины |
| 12 | 77.32.116 | 2 | Пружина малая |
| 13 | 77.32.115 | 2 | Пружина |
| 14 | 77.32.102 | 2 | Болт натяжной |
| 15 | 77.32.114 | 2 | Упор |
| 16 | Гайка М36Х3 | 4 | Гайка М36Х3, ГОСТ 5915-62 |
| 17 | 77.32.107 | 2 | Гайка регулировки натяжения |
| 18 | 77.32.108 | 2 | Яблоко упорное |
| 19 | 77.32.118-1 | 2 | Корпус уплотнения внешний |
| 20 | 54.32.438 | 2 | Кольцо |
| 21 | 54.32.426-2 | 2 | Кольцо уплотнительное |
| 22 | 77.32.012 | 2 | Корпус уплотнения в сборе |
| 23 | 54.32.429 | 2 | Кольцо уплотнительное малое |
| 23 | 85.32.017 | 2 | Кольцо уплотнительное |
| 24 | 54.32.023 | 2 | Пружина уплотнения в сборе |
| 25 | 54.32.434-1А | 4 | Шайба нажимная |
| 26 | 54.32.430 | 2 | Чехол уплотнения |
| 27 | 54.32.025 | 2 | Чехол уплотнения в сборе |
| 28 | 7513К | 2 | Роликоподшипник конический, ГОСТ 333-59 |
| 29 | 77.32.121А | 2 | Кольцо пружинное упорное |
| 30 | 77.32.117 | 2 | Втулка распорная |
| 31 | 7311 | 2 | Роликоподшипник конический, ГОСТ 333-59 |
| 32 | Шайба пружинная 10Н | 20 | Шайба пружинная 10Н, ГОСТ 6402-61 |
| 33 | Болт М10Х25 | 20 | Болт М10Х25, ГОСТ 7796-62 |
| 34 | 77.32.106А | 4 | Прокладка |
| 35 | Пробка РКII-3/8 | 4 | Пробка резьбовая РКII-3/8, ГОСТ 3112-54 |
| 36 | 54.25.437 | 4 | Гайка |
| 37 | 54.32.456 | 2 | Шайба замковая |
| 38 | 54.32.408 | 2 | Шайба с лыской |
| 39 | 77.32.104 | 2 | Крышка |
