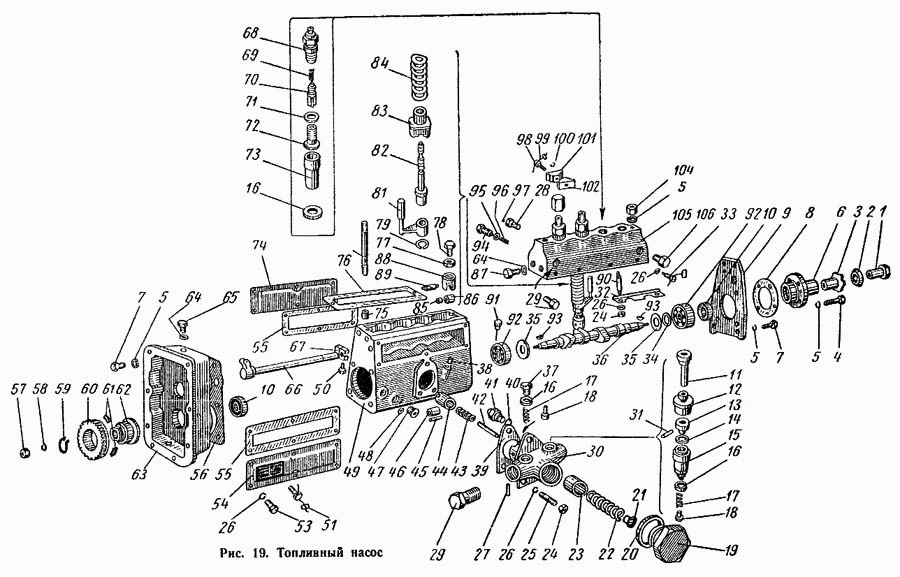

Подкачивающий и топливный насосы 41-16. Запасные части к трактору ДТ-75
Подкачивающий и топливный насосы 41-16. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 16-с30-8А | 1 | Насос подкачивающий в сборе | |
| 16-с32-2 | 1 | Толкатель подкачивающего насоса в сборе | |
| 16-с35-3 | 1 | Насос ручной в сборе | |
| 16-с64 | 1 | Втулка в сборе | |
| 16-с65-1 | 1 | Корпус подкачивающего насоса в сборе | |
| 41-16с2 | 1 | Насос топливный в сборе | |
| 41-16с4 | 1 | Фланец крепления регулятора в сборе | |
| 41-А16с12А | 1 | Головка в сборе | |
| 41-А16с13 | 1 | Клапан перепускной в сборе | |
| 41-А16с14 | 4 | Плунжер в сборе | |
| 41-А16с15-1 | 4 | Плунжерная пара | |
| 41-А16с16 | 4 | Клапан нагнетательный | |
| 41-А16с25 | 1 | Корпус насоса в сборе | |
| 80.16.013-2 | 1 | Толкатель плунжера в сборе | |
| 1 | 16-092А | 1 | Гайка вала |
| 2 | 16-091 | 1 | Шайба стопорная |
| 3 | 16-094 | 1 | Втулка вала шлицевая |
| 4 | Болт М10Х40 кл. 2-015, ГОСТ 7796-62 | 4 | Болт М10Х40 кл. 2-015, ГОСТ 7796-62 |
| 5 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | 12 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
| 6 | 16-035А | 1 | Фланец установочный |
| 7 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | 8 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 |
| 8 | 16-223А | 1 | Прокладка установочного фланца |
| 9 | 41-1634 | 1 | Плита крепления |
| 10 | Манжета I-I-20 Н536-66 | 2 | Манжета I-I-20 Н536-66 |
| 11 | 16-с37-1А | 1 | Рукоятка со штоком ручного насоса в сборе |
| 12 | 16-140-2 | 1 | Крышка цилиндра ручного насоса |
| 13 | 16-с36-4 | 1 | Поршень ручного насоса в сборе |
| 14 | 16-149 | 1 | Кольцо уплотнительное |
| 15 | 16-139-6 | 1 | Цилиндр ручного подкачивающего насоса |
| 16 | 16-062 | 6 | Прокладка |
| 17 | 16-124-1А | 2 | Пружина клапана |
| 18 | 16-123-3А | 2 | Клапан подкачивающего насоса |
| 19 | 16-128-1 | 1 | Пробка корпуса |
| 20 | 16-145-1 | 1 | Прокладка |
| 21 | 16-225 | 1 | Упор пружины |
| 22 | 16-127Б | 1 | Пружина поршня |
| 23 | 16-126-3 | 1 | Поршень подкачивающего насоса |
| 24 | Гайка М6 кл. 2-055, ГОСТ 5915-62 | 5 | Гайка М6 кл. 2-055, ГОСТ 5915-62 |
| 25 | 16-008 | 3 | Шпилька |
| 26 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | 14 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 |
| 27 | 16-134-1 | 2 | Штифт |
| 28 | 41-16216 | 1 | Корпус перепускного клапана |
| 29 | 16-110 | 2 | Болт поворотного угольника |
| 30 | 16-120-8 | 1 | Корпус подкачивающего насоса |
| 31 | 16-099 | 1 | Штифт цилиндрический |
| 32 | 16-078А | 1 | Планка упора |
| 33 | 16-063А | 4 | Винт установочный |
| 34 | 16-031 | 2 | Маслоотражатель шарикоподшипника |
| 35 | 16-030 | 3 | Прокладка регулировочная |
| 35 | 16-030-1 | 6 | Прокладка регулировочная |
| 36 | 41-А1604 | 1 | Вал кулачковый |
| 37 | 16-125-3 | 1 | Пробка клапана подкачивающего насоса |
| 38 | 41-А16116 | 2 | Втулка направляющая |
| 39 | 16-148 | 1 | Прокладка |
| 40 | 16-229 | 1 | Прокладка |
| 41 | 16-230 | 1 | Втулка |
| 42 | 16-133-1 | 1 | Стержень толкателя |
| 44 | 16-129-2 | 1 | Толкатель подкачивающего насоса |
| 45 | 16-131-1 | 1 | Ось ролика толкателя |
| 46 | 16-130 | 1 | Ролик толкателя |
| 47 | 41-А16120-1 | 1 | Ввертыш |
| 49 | 41-1601 | 1 | Корпус насоса |
| 50 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | 4 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 |
| 51 | 16-172-2 | 5 | Пломба |
| 52 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 | 3 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 |
| 53 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 | 9 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 |
| 54 | 41-А16с22-1 | 1 | Крышка люка с табличкой в сборе |
| 55 | 16-080 | 2 | Прокладка крышки люка |
| 56 | 16-084А | 1 | Прокладка |
| 57 | Гайка М14Х1,5 кл. 2а-055, ГОСТ 5915-62 | 1 | Гайка М14Х1,5 кл. 2а-055, ГОСТ 5915-62 |
| 58 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | 1 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 |
| 59 | В2.80.16.566 | 1 | Кольцо упорное |
| 60 | В2.80.16.564-2 | 1 | Шестерня кулачкового вала |
| 61 | 236-1110517-Б | 4 | Сухарь |
| 62 | В2.80.16.565 | 1 | Втулка шестерни |
| 63 | 03-16с49 | 1 | Фланец крепления регулятора со втулкой в сборе |
| 64 | 16-210 | 2 | Прокладка |
| 65 | 16-204 | 1 | Пробка горловины |
| 66 | 41-16с23-3А | 1 | Рейка в сборе |
| 67 | 16-019-1А | 1 | Хомутик |
| 68 | 16-069Б | 4 | Штуцер нажимной |
| 69 | 16-068А | 1 | Пружина нагнетательного клапана |
| 70 | 41-А1613 | 4 | Клапан нагнетательный |
| 71 | 16-212 | 4 | Прокладка седла нагнетательного клапана |
| 72 | 16-065 | 4 | Седло нагнетательного клапана |
| 73 | 41-А1661-1 | 4 | Втулка плунжера |
| 74 | 41-А16с21 | 1 | Крышка люка со щитком сапуна в сборе |
| 75 | 16-003 | 2 | Штифт установочный |
| 76 | 16-079Б | 1 | Прокладка головки насоса |
| 77 | 16-048 | 4 | Контргайка болта толкателя |
| 78 | 16-049 | 4 | Болт толкателя |
| 79 | 16-077А | 4 | Кольцо плунжера замковое |
| 80 | Л16-100А | 2 | Шпилька |
| 81 | 16-060Б | 4 | Поводок плунжера |
| 82 | 41-А1659 | 4 | Плунжер топливного насоса |
| 83 | 41-А16076 | 4 | Тарелка пружины плунжера |
| 84 | 16-075Г | 4 | Пружина плунжера |
| 85 | 16-046А | 4 | Втулка ролика |
| 86 | 16-045 | 4 | Ролик толкателя плунжера |
| 87 | 16-054 | 2 | Пробка головки насоса |
| 88 | 80.16.104-1 | 4 | Корпус толкателя |
| 89 | В2.80.16.522-2 | 4 | Ось ролика |
| 90 | 16-074-1А | 2 | Шпилька |
| 91 | 41-А16с18 | 2 | Указатель уровня масла в сборе |
| 92 | Шарикоподшипник 6020, ГОСТ 831-60 | 2 | Шарикоподшипник 6020, ГОСТ 831-60 |
| 93 | Шпонка сегментарная 4Х6,5, ГОСТ 8795-58 | 2 | Шпонка сегментарная 4Х6,5, ГОСТ 8795-58 |
| 94 | 16-218 | 1 | Пробка перепускного клапана |
| 95 | 16-219А | 1 | Прокладка |
| 96 | 16-057 | 1 | Пружина перепускного клапана |
| 97 | Шарик III-7, 144Н, ГОСТ 3722-60 | 1 | Шарик III-7, 144Н, ГОСТ 3722-60 |
| 98 | Болт IIIМ8Х30 кл. 2-015, ГОСТ 7798-62 | 2 | Болт IIIМ8Х30 кл. 2-015, ГОСТ 7798-62 |
| 99 | Проволока 0,8Х225, ГОСТ 3282-46 Н534-66 | 4 | Проволока 0,8Х225, ГОСТ 3282-46 Н534-66 |
| 100 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | 10 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
| 101 | 16-072-3Б | 2 | Зажим задний |
| 102 | 16-073-35 | 2 | Зажим передний |
| 104 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | 2 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
| 105 | 16-053-3 | 1 | Головка топливного насоса |
| 106 | Пробка КГ 1/4 Ц18 Н520-67 | 1 | Пробка КГ 1/4 Ц18 Н520-67 |
