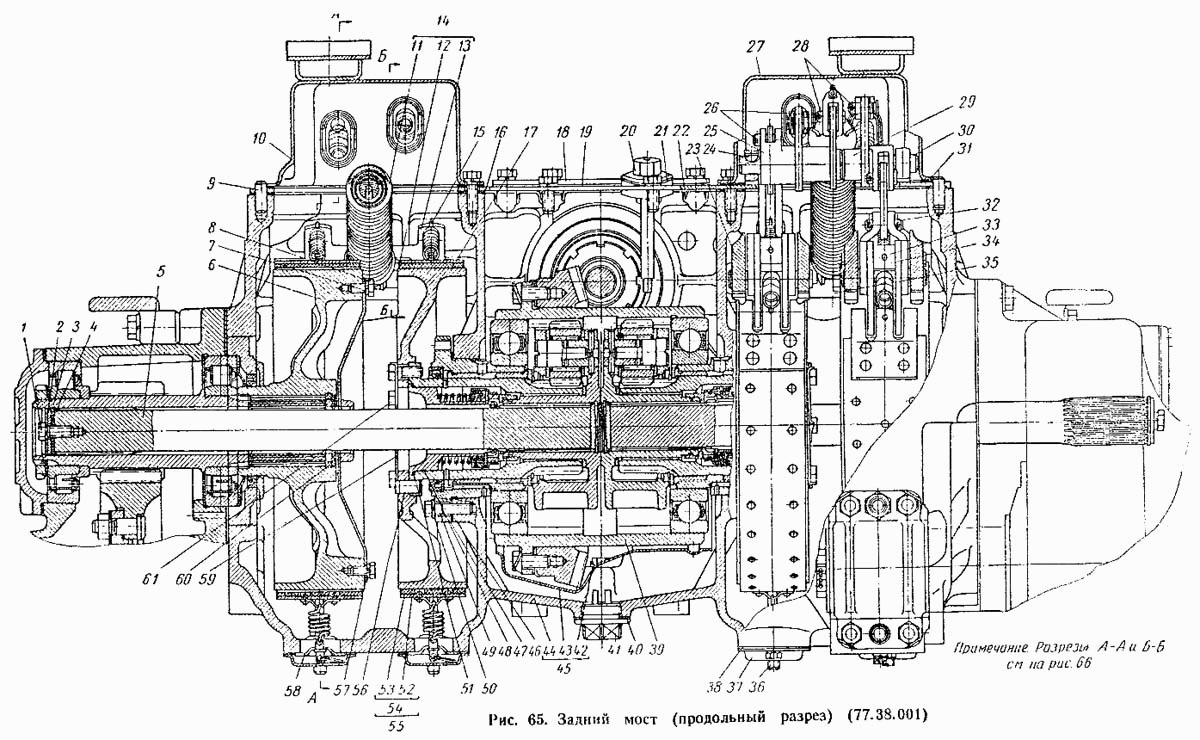

Задний мост (продольный разрез) 77.38.. Запасные части к трактору ДТ-75
Задний мост (продольный разрез) 77.38.. Запасные части к трактору ДТ-75
Винт 77.38.164 регулировочный без гайки
Водило 77.38.037А с сателлитами
Втулка 77.38.131 бронзовая
Гайка 77.38.214 натяжная тормоза (без винт 77.38.164)
Кольцо 77.38.118-1 корпуса водила саттел. ДТ-75
Стакан 77.38.023-04 подшипника шестерни солнечной
Уплотнение 78.38.014 заднего моста в сборе
Лента 77.38.016-1 планетарная ДТ-75
Механизм 77.38.011А планетарный
Пружина 77.38.036 планетарного тормоза
Пружина 77.38.163 заднего моста в сб. (5 витков)
Шкив 77.38.145А планетарного тормоза
Шкив 77.38.146 остановочного тормоза стар.обр. ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 77.38.001 | 1 | Мост задний | |
| 77.38.040 | 2 | Лента остановочного тормоза в сборе (только для запасных частей) | |
| 77.38.055Р | 6 | Комплект сателлита с осью сателлита и игольчатыми роликами в сборе (для запасных частей) | |
| 77.38.056Р | 2 | Шкив остановочного тормоза с запорными планками в сборе (для запасных частей) | |
| Болт М12Х60 | 2 | Болт М12Х60, ГОСТ 7795-62 | |
| Болт М8Х16 | 8 | Болт М8Х16, ГОСТ 7796-62 | |
| 1 | Болт М12Х25 | 14 | Болт М12Х25, ГОСТ 7796-62 |
| 2 | Шайба пружинная 12Н | 34 | Шайба пружинная 12Н, ГОСТ 6402-61 |
| 3 | 77.38.198 | 2 | Шайба |
| 4 | 77.38.199 | 2 | Прокладка |
| 5 | 77.38.102 | 2 | Вал заднего моста |
| 6 | 77.38.146 | 2 | Шкив остановочного тормоза старого образца |
| 6 | 79.38.146-5 | 2 | Шкив остановочного тормоза нового образца |
| 8 | Болт М10Х20 | 8 | Болт М10Х20, ГОСТ 7796-62 |
| 9 | А38-89 | 2 | Штифт |
| 10 | 77.38.030-1 | 1 | Коробка управления левая в сборе |
| 11 | 77.38.036 | 2 | Пружины планетарного тормоза в сборе |
| 12 | 77.38.262 | 2 | Втулка распорная |
| 13 | 77.38.224-1 | 2 | Кронштейн пружины планетарного тормоза |
| 14 | 77.38.043 | 1 | Кронштейн с пружиной планетарного тормоза в сборе (левый) |
| 15 | 77.38.130А | 4 | Пружина верхняя |
| 16 | 77.38.223-1 | 1 | Прокладка крышки заднего моста |
| 17 | 77.38.145А | 2 | Шкив тормоза планетарного механизма |
| 17 | 77.38.145-2а | 2 | Шкив тормоза планетарного механизма под колодку |
| 18 | 77.38.208А | 1 | Крышка люка |
| 19 | 77.38.209 | 1 | Прокладка крышки люка |
| 20 | 77.38.024-1 | 1 | Пробка заливной горловины в сборе |
| 21 | 77.38.203 | 1 | Прокладка пробки |
| 22 | 77.38.022-2 | 1 | Крышка заднего моста в сборе |
| 23 | 77.38.205 | 2 | Кронштейн ленты планетарного тормоза |
| 24 | Шпонка сегментная 4Х6,5, Т.О | 2 | Шпонка сегментная 4Х6,5, ГОСТ 8795-58 |
| 25 | 77.38.035 | 1 | Рычаг планетарного тормоза правый |
| 27 | 77.38.031-1 | 1 | Коробка управления правая в сборе |
| 28 | 77.38.228 | 10 | Палец |
| 29 | 77.38.033 | 1 | Рычаг остановочного тормоза правый |
| 30 | 77.38.221 | 2 | Ось |
| 31 | 77.38.168-1 | 2 | Прокладка коробки управления |
| 32 | 77.38.218 | 4 | Палец двуплечих рычагов |
| 33 | Шплинт 4Х36 | 8 | Шплинт 4Х36, ГОСТ 397-66 |
| 34 | 77.38.187 | 4 | Втулка распорная |
| 35 | 77.38.044 | 1 | Кронштейн с пружиной планетарного тормоза в сборе (правый) |
| 36 | 77.38.129 | 4 | Винт регулировочный |
| 37 | 77.38.127 | 4 | Крышка нижняя |
| 38 | 77.38.128 | 4 | Прокладка |
| 39 | 77.38.011А | 1 | Механизм планетарный в сборе |
| 40 | 77.37.203 | 1 | Прокладка пробки |
| 41 | 77.37.019А | 1 | Пробка сливная с магнитом в сборе |
| 42 | 77.38.193 | 3 | Болт |
| 43 | 77.38.028-1 | 1 | Кожух в сборе |
| 44 | 77.38.101-1А | 1 | Корпус трансмиссии |
| 45 | 77.38.021-1А | 1 | Корпус трансмиссии в сборе со шпильками |
| 46 | 77.38.222 | 2 | Прокладка стакана подшипника |
| 48 | 77.38.014 | 2 | Уплотнение в сборе |
| 49 | Болт М12Х40 | 12 | Болт М12Х40, ГОСТ 7796-62 |
| 50 | Шайба пружинная 12Т | 12 | Шайба пружинная 12Т, ГОСТ 6402-61 |
| 51 | 77.38.184 | 2 | Кольцо уплотнительное |
| 52 | 77.38.158-1 | 2 | Лента тормозная нижняя ветвь |
| 53 | 77.38.149-1 | 2 | Накладка тормозной ленты нижняя |
| 54 | 77.38.018-1 | 2 | Нижняя ветвь ленты в сборе |
| 55 | 77.38.016-1 | 2 | Лента планетарного тормоза в сборе |
| 56 | 77.38.200 | 4 | Штифт |
| 57 | 77.38.186-1 | 4 | Пластина запорная |
| 58 | 77.38.125 | 4 | Опора пальца |
| 59 | 77.38.138 | 8 | Пластина замковая |
| 60 | 77.38.212 | 2 | Кольцо уплотнительное |
| 61 | Болт М12Х1,25Х30 | 12 | Болт М12Х1,25Х30, ГОСТ 7796-62 |
| 72 | 77.38.189-1 | 4 | Накладка |
| 73 | 77.38.215 | 4 | Рычаг двуплечий короткий |
| 81 | 77.38.217 | 4 | Палец кронштейна тормоза |
| 82 | 77.38.214 | 4 | Гайка натяжная тормоза |
| 86 | 77.38.164-1 | 4 | Винт регулировочный |
| 89 | 77.38.151 | 4 | Палец проушины |
| 90 | 77.38.152 | 8 | Серьга |
| 98 | 77.38.216 | 4 | Рычаг двуплечий длинный |
| 99 | 77.38.220 | 2 | Серьга планетарного тормоза |
| 110 | 77.38.135А | 8 | Прокладка регулировочная (0,5 мм) |
| 111 | 77.38.134А | 8 | Прокладка регулировочная (0,2 мм) |
| 112 | 77.38.133А | 4 | Прокладка регулировочная (0,1 мм) |
| 119 | 77.38.122-1 | 6 | Ось сателлита |
| 120 | 77.38.123-1 | 12 | Кольцо |
| 122 | 77.38.103-2 | 6 | Сателлит |
| 125 | 77.38.106 | 2 | Кольцо уплотнительное |
| 128 | 77.38.110А | 2 | Кольцо стопорное |
| 134 | 77.38.137А | 2 | Кольцо стопорное |
| 142 | 77.38.176 | 2 | Труба |
| 143 | 77.38.177 | 2 | Стяжка |
| 145 | 77.38.211-1 | 2 | Втулка |
| 148 | 77.38.178 | 2 | Шток регулировки |
| 150 | 77.38.117 | 2 | Кожух сальника |
| 155 | 77.38.112 | 2 | Шайба специальная |
| 159 | 77.38.116 | 2 | Стакан |
