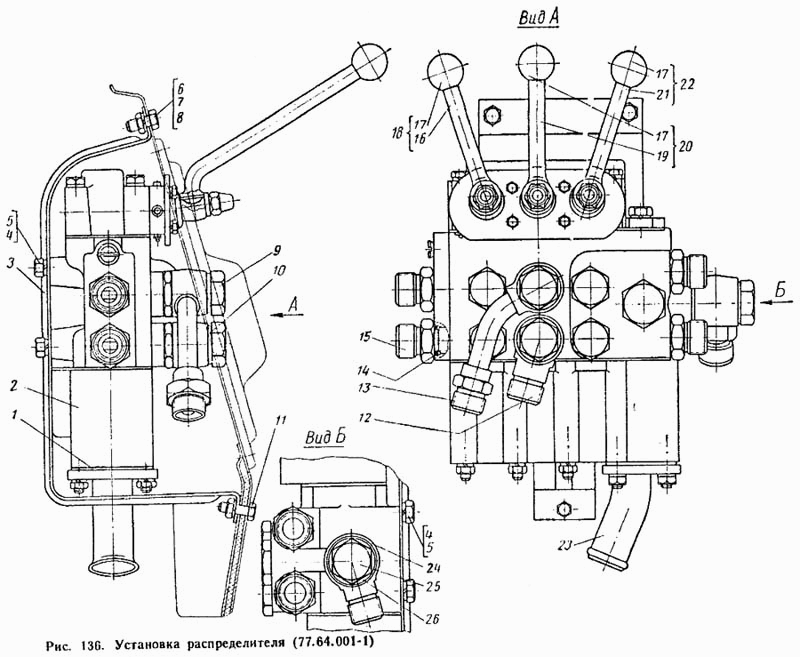

Установка распределителя гидросистемы 77.64.(для всех модификаций кроме ДТ-75М-СЗ). Запасные части к трактору ДТ-75
Установка распределителя гидросистемы 77.64.(для всех модификаций кроме ДТ-75М-СЗ). Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 77.64.001-1 | 1 | Установка распределителя | |
| 1 | 54.53.402 | 1 | Прокладка |
| 2 | Р75-В3А-002 | 1 | Установочный чертеж распределителя (распределитель в сборе) |
| 3 | 77.64.109 | 1 | Кронштейн распределителя |
| 4 | Болт М10Х20 | 4 | Болт М10Х20, ГОСТ 7796-62 |
| 5 | Шайба пружинная 10Н | 4 | Шайба пружинная 10Н, ГОСТ 6402-61 |
| 6 | Болт М8Х20 | 1 | Болт М8Х20, ГОСТ 7796-62 |
| 7 | Гайка М8 | 3 | Гайка М8, ГОСТ 5915-62 |
| 8 | Шайба пружинная 8Н | 3 | Шайба пружинная 8Н, ГОСТ 6402-61 |
| 9 | 77.64.105 | 2 | Болт |
| 10 | 77.64.114 | 4 | Шайба малая |
| 11 | Болт М8Х30 | 1 | Болт М8Х30, ГОСТ 7796-62 |
| 12 | 77.64.106 | 1 | Угольник поворотный |
| 13 | 77.64.013 | 1 | Трубка в сборе |
| 14 | 54.53.407 | 4 | Кольцо уплотнительное |
| 15 | 54.53.404 | 4 | Штуцер М20Х2 (М27Х1,5) |
| 16 | 77.64.111 | 1 | Рычаг левый |
| 17 | 54.53.417 | 1 | Рукоятка рычага |
| 18 | 77.64.014 | 1 | Рычаг левый в сборе |
| 19 | 77.64.112 | 1 | Рычаг средний |
| 20 | 77.64.015 | 1 | Рычаг средний в сборе |
| 21 | 77.64.113 | 1 | Рычаг правый |
| 22 | 77.64.016 | 1 | Рычаг правый в сборе |
| 23 | 77.64.012 | 1 | Патрубок сливной в сборе |
| 24 | 77.64.107 | 1 | Угольник поворотный большой |
| 25 | 77.64.108 | 1 | Болт поворотного угольника |
| 26 | 77.64.115 | 2 | Шайба большая |
| 27 | Р75-В-025 | 3 | Бустер |
| 29 | Р75-В-036 | 3 | Пружина бустера |
| 30 | Р75-В-045 | 3 | Направляющая клапана бустера |
| 31 | Р75-В-026 | 3 | Клапан бустера |
| 32 | Р75-В-027 | 3 | Гнездо клапана бустера |
| 33 | Р75-В-046 | 3 | Гильза золотника |
| 34 | Р75-В-006 | 3 | Гильза золотника в сборе |
| 37 | Р75-033 | 3 | Стакан нижний |
| 39 | Р75-035 | 3 | Пружина золотника |
| 40 | Р75-В-029 | 3 | Втулка фиксаторная |
| 41 | Р75-034 | 3 | Стакан верхний |
| 42 | Р75-В-032 | 3 | Пружина фиксатора |
| 43 | Р75-В-030 | 15 | Фиксатор |
| 44 | Р75-В-031 | 3 | Обойма фиксатора |
| 45 | Р75-В-024А | 3 | Золотник |
| 46 | Р75-В-028 | 3 | Прокладка |
| 48 | Р75-В3А-004 | 1 | Корпус распределителя в сборе |
| 49 | НШ10-0101034 | 4 | Кольцо уплотнительное |
| 50 | Р75-066 | 4 | Заглушка |
| 56 | Р75-071Б | 1 | Упор |
| 57 | Р75-074 | 1 | Прокладка под упор |
| 58 | Р75-072 | 1 | Пружина перепускного клапана |
| 59 | НШ10-0101031 | 1 | Кольцо уплотнительное |
| 60 | Р75-073А | 1 | Направляющая клапана |
| 61 | Р40/75-0808041Б | 1 | Клапан перепускной |
| 62 | Р75-007 | 1 | Клапан перепускной в сборе |
| 64 | Р75-067 | 1 | Заглушка |
| 65 | Р40/75-0808039А | 1 | Прокладка нижняя |
| 66 | Р75-3-023 | 1 | Крышка нижняя |
| 69 | Р40/75-0808062 | 1 | Клапан предохранительный |
| 70 | Р40/75-0808059А | 1 | Направляющая предохранительного клапана |
| 71 | Р40/75-0808048Б | 1 | Пружина предохранительного клапана |
| 71 | Р40/75-0808049А | 1 | Винт регулировочный |
| 73 | Р40/75-0808058А | 1 | Гайка |
| 74 | Р40/75-0808050Б | 2 | Прокладка |
| 75 | Р40/75-0808051А | 1 | Колпачок |
| 76 | Р75-3-022А | 1 | Крышка верхняя |
| 77 | Р75-064 | 3 | Кольцо нижнее |
| 78 | НШ46-0505037 | 3 | Кольцо уплотнительное |
| 79 | Р75-065 | 3 | Кольцо верхнее |
| 80 | Р75-3-055Б-1 | 1 | Пластина пыльника |
| 82 | Р40/75-0808061А | 3 | Колпачок рукоятки |
| 85 | Р75-056 | 3 | Пыльник гофрированный |
| 86 | Р75-3-057 | 1 | Пластина колец |
