Радиатор водяной 85.13.. Запасные части к трактору ДТ-75
Радиатор водяной 85.13.. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 77.13.101-2 | 1 | Бак радиатора верхний | |

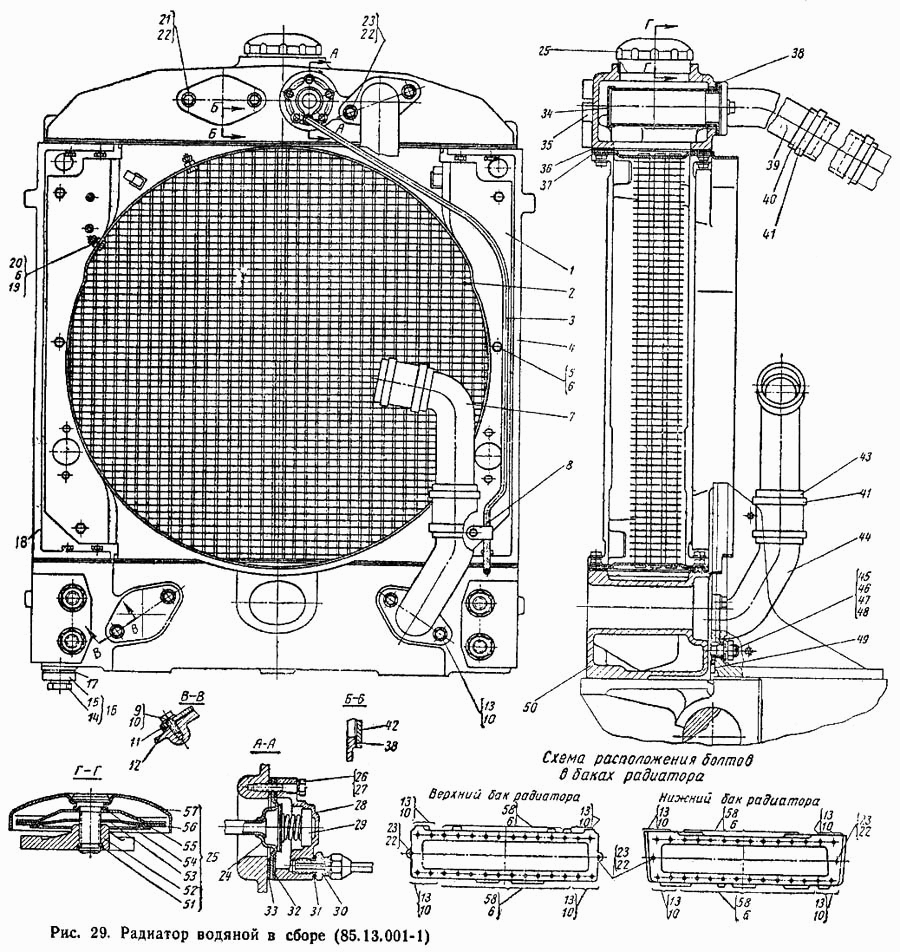

| 85.13.001-1 | 1 | Радиатор водяной в сборе | |
| 1 | 85.13.015-1 | 1 | Кожух вентилятора в сборе |
| 2 | 85.13.016 | 1 | Сердцевина радиатора |
| 3 | 85.13.018 | 1 | Трубка пароотводящая в сборе |
| 4 | 77.13.103-2 | 1 | Стойка радиатора правая |
| 5 | Болт М8Х16 | 8 | Болт М8Х16, ГОСТ 7796-62 |
| 6 | Шайба пружинная 8Т | 48 | Шайба пружинная 8Т, ГОСТ 6402-61 |
| 7 | 85.13.111 | 1 | Труба промежуточная |
| 8 | 77.13.132 | 1 | Скоба |
| 9 | Болт М10Х25 | 2 | Болт М10Х25, ГОСТ 7796-62 |
| 10 | Шайба пружинная 10Т | 20 | Шайба пружинная 10Т, ГОСТ 6402-61 |
| 11 | 85.13.207 | 1 | Заглушка нижнего бака |
| 12 | 77.13.126 | 2 | Прокладка |
| 13 | Болт М10Х30 | 18 | Болт М10Х30, ГОСТ 7796-62 |
| 14 | 77.13.118-2 | 1 | Пробка краника |
| 15 | 77.13.116-2 | 1 | Корпус краника |
| 16 | 77.13.025 | 1 | Краник в сборе |
| 17 | 77.13.184 | 1 | Прокладка заглушки |
| 18 | 77.13.104-2 | 1 | Стойка радиатора левая |
| 19 | Шайба 8 | 2 | Шайба 8, ГОСТ 11371-65 |
| 20 | Гайка М8 | 2 | Гайка М8, ГОСТ 5915-62 |
| 21 | Болт М12Х25 | 2 | Болт М12Х25, ГОСТ 7796-62 |
| 22 | Шайба пружинная 12Т | 8 | Шайба пружинная 12Т, ГОСТ 6402-61 |
| 23 | Болт М12Х35 | 6 | Болт М12Х35, ГОСТ 7796-62 |
| 24 | 77.13.022 | 1 | Седло клапана с трубкой в сборе |
| 25 | 77.13.019 | 1 | Крышка заливной горловины в сборе |
| 26 | Болт М6Х35 | 5 | Болт М6Х35, ГОСТ 7798-62 |
| 27 | Шайба пружинная 6Н | 5 | Шайба пружинная 6Н, ГОСТ 6402-61 |
| 28 | 77.13.157 | 1 | Корпус клапана паровоздушного |
| 29 | 77.13.020 | 1 | Клапан паровоздушный в сборе |
| 30 | 77.13.181-1 | 1 | Штуцер |
| 31 | 77.13.180 | 1 | Кольцо уплотняющее |
| 32 | 77.13.179 | 1 | Прокладка |
| 33 | 77.13.178 | 1 | Прокладка |
| 34 | 77.13.023-1 | 1 | Сетка предохранительная в сборе |
| 35 | 77.13.012-2 | 1 | Бак верхний радиатора в сборе |
| 36 | 77.13.130 | 2 | Прокладка баков радиатора |
| 37 | 77.13.125 | 4 | Планка скрепляющая |
| 38 | А13-4 | 3 | Прокладка верхнего патрубка радиатора |
| 39 | 85.13.107-1 | 1 | Патрубок верхнего бака |
| 40 | 85.13.205 | 1 | Шланг |
| 41 | ХСВ-73 | 6 | Хомутик стяжной винтовой, ХСВ-73 |
| 42 | 85.13.206 | 1 | Заглушка верхнего бака |
| 43 | 85.13.110 | 2 | Шланг |
| 44 | 85.13.106-2 | 1 | Патрубок нижнего бака |
| 45 | Шпилька БМ18Х45 (28/24) 30Х | 4 | Шпилька БМ18Х45 (28/24) 30Х, ГОСТ 11765-66 |
| 46 | Гайка М18 | 4 | Гайка М18, ГОСТ 5915-62 |
| 47 | Шайба пружинная 18Т | 4 | Шайба пружинная 18Т, ГОСТ 6402-61 |
| 48 | Шайба 18 | 8 | Шайба 18, ГОСТ 11371-65 |
| 49 | 77.13.127А | 2 | Прокладка |
| 50 | 77.13.102-3 | 1 | Бак радиатора нижний |
| 51 | 77.13.164 | 1 | Кольцо стопорное |
| 52 | 77.13.158 | 1 | Маховичок |
| 53 | 77.13.162 | 1 | Шайба коническая |
| 54 | 77.13.161 | 1 | Шайба |
| 55 | 77.13.163 | 1 | Шайба большая |
| 56 | 77.13.165 | 1 | Прокладка |
| 57 | 77.13-021 | 1 | Корпус крышки в сборе |
| 58 | Болт М8Х20 | 40 | Болт М8Х20, ГОСТ 7796-62 |
