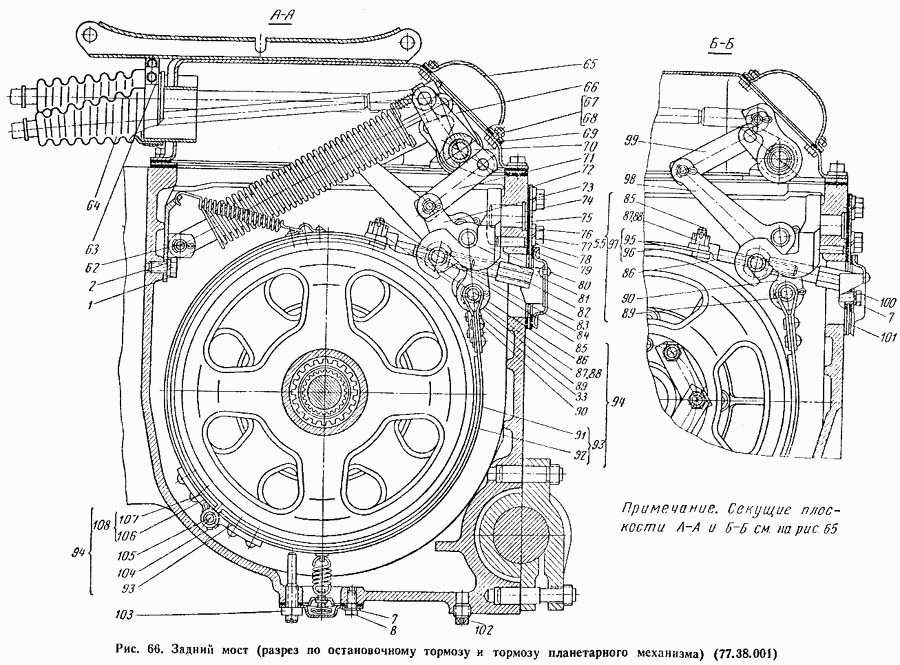

Задний мост 77.38.(разрез по остановочному тормозу и тормозу планетарного механизма). Запасные части к трактору ДТ-75
Задний мост 77.38.(разрез по остановочному тормозу и тормозу планетарного механизма). Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 54.38.602 | 1 | Магнит | |
| 77.38.001 | 1 | Мост задний | |
| Болт М12Х30 | 6 | Болт М12Х30, ГОСТ 7796-62 | |
| Болт М12Х35 | 12 | Болт М12Х35, ГОСТ 7796-62 | |
| Винт М12Х12 | 1 | Винт М12Х12, ГОСТ 1477-58 | |
| ГК-М12 | 8 | Гайка квадратная (нестандартная) | |
| Заклепка 4Х10 | 16 | Заклепка 4Х10, ГОСТ 10299-62 | |
| Заклепка 6Х14 | 4 | Заклепка 6Х14, ГОСТ 10299-62 | |
| Шпилька БМ10Х28(16/20) | 3 | Шпилька БМ10Х28 (16/20), ГОСТ 11765-66 | |
| Шплинт 2Х12 | 2 | Шплинт 2Х12, ГОСТ 397-66 | |
| 1 | Болт М12Х25 | 14 | Болт М12Х25, ГОСТ 7796-62 |
| 2 | Шайба пружинная 12Н | 34 | Шайба пружинная 12Н, ГОСТ 6402-61 |
| 7 | Шайба пружинная 10Н | 16 | Шайба пружинная 10Н, ГОСТ 6402-61 |
| 8 | Болт М10Х20 | 8 | Болт М10Х20, ГОСТ 7796-62 |
| 26 | Шплинт 4Х22 | 22 | Шплинт 4Х22, ГОСТ 397-66 |
| 33 | Шплинт 4Х36 | 8 | Шплинт 4Х36, ГОСТ 397-66 |
| 55 | 77.38.016-1А | 2 | Лента планетарного тормоза в сборе |
| 62 | 77.38.226-1 | 2 | Ось кронштейна пружины |
| 63 | ХСВ-52 | 4 | Хомут стяжной винтовой (нестандартный) |
| 64 | 77.38.188 | 4 | Чехол |
| 65 | 77.38.206 | 2 | Крышка наклонного люка |
| 66 | 77.38.034 | 1 | Рычаг планетарного тормоза левый |
| 67 | Гайка М8 | 8 | Гайка М8, ГОСТ 5915-62 |
| 68 | Шайба пружинная 8Н | 8 | Шайба пружинная 8Н, ГОСТ 6402-61 |
| 69 | 77.38.213 | 2 | Прокладка крышки наклонного люка |
| 70 | 77.38.032 | 1 | Рычаг остановочного тормоза левый |
| 71 | 77.38.219 | 2 | Серьга остановочного тормоза |
| 74 | 54.05.436 | 2 | Кольцо пружинное |
| 75 | 77.38.229 | 4 | Палец |
| 76 | 77.38.147-1 | 4 | Прокладка накладки |
| 77 | Болт М14Х55 | 16 | Болт М14Х55, ГОСТ 7795-62 |
| 78 | Шайба пружинная 14Т | 16 | Шайба пружинная 14Т, ГОСТ 6402-61 |
| 79 | 77.38.196 | 4 | Штифт кронштейна тормоза |
| 80 | 77.38.204 | 2 | Кронштейн ленты остановочного тормоза |
| 83 | 77.38.029-1 | 4 | Крышка люка регулировки тормоза в сборе |
| 84 | 77.38.181-1 | 4 | Палец тормозной ленты |
| 85 | 77.38.160-1 | 8 | Болт |
| 87 | Гайка М10Х1,25 | 8 | Гайка М10Х1,25-050, ГОСТ 5918-62 |
| 88 | Шплинт 3,2Х18 | 8 | Шплинт разводной 3,2Х18, ГОСТ 397-66 |
| 91 | 77.38.260 | 2 | Лента остановочного тормоза нижняя ветвь |
| 93 | 77.38.042 | 2 | Нижняя ветвь ленты остановочного тормоза в сборе |
| 94 | 77.38.040-2 | 2 | Лента остановочного тормоза в сборе |
| 95 | 77.38.153-1 | 2 | Лента тормозная верхняя ветвь |
| 96 | 77.38.148-1 | 2 | Накладка тормозной ленты верхняя |
| 97 | 77.38.017-1 | 2 | Верхняя ветвь ленты в сборе |
| 100 | Болт М10Х25 | 8 | Болт М10Х25, ГОСТ 7796-62 |
| 101 | 77.38.201-1 | 4 | Прокладка крышки регулировочного люка |
| 102 | Пробка РКII-3/8 | 2 | Пробка резьбовая РКII-3/8, ГОСТ 3112-54 |
| 103 | Гайка М12 | 4 | Гайка М12, ГОСТ 5915-62 |
| 104 | Шплинт 3,2Х25 | 4 | Шплинт 3,2Х25, ГОСТ 397-66 |
| 105 | 77.38.150 | 4 | Палец тормозной ленты |
| 106 | 77.38.259 | 2 | Лента остановочного тормоза верхняя |
| 107 | 77.38.257 | 2 | Накладка ленты остановочного тормоза верхняя |
| 108 | 77.38.041 | 2 | Верхняя ветвь ленты остановочного тормоза в сборе |
