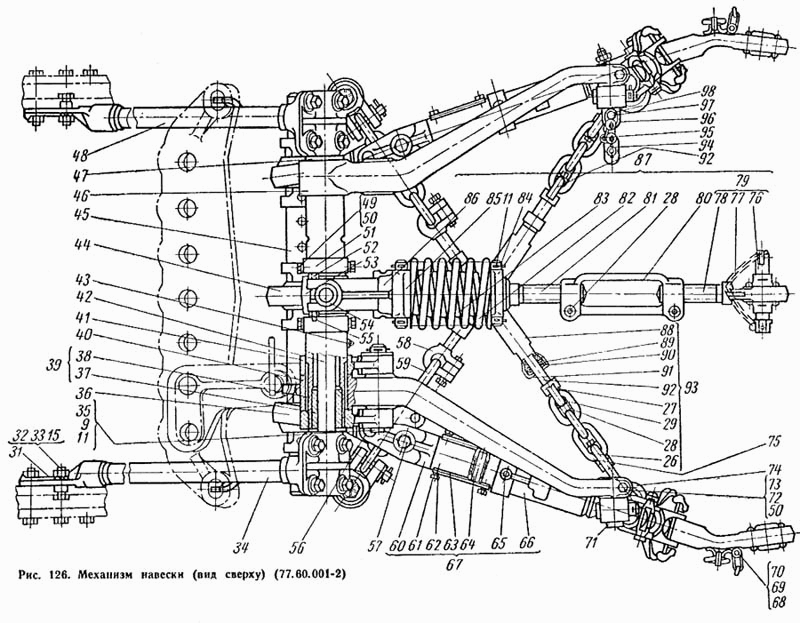

Механизм навески (вид сверху) 77.60.. Запасные части к трактору ДТ-75
Механизм навески (вид сверху) 77.60.. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 77.60.001 | 1 | Механизм навески на ДТ-75 задняя с гидроцилиндром | |
| Гайка М27Х1,5 | 1 | Гайка М27Х1,5, ГОСТ 5916-62 | |
| 2 | 54.60.022 зам | 2 | Шланг в сборе |
| 4 | 75.61.016 | 1 | Обойма шарниров с кронштейном в сборе |
| 5 | 54.61.022 зам | 2 | Шланг в сборе |
| 6 | 74.61.101А | 1 | Кольцо стопорное |
| 6 | Шайба пружинная 18Н | 4 | Шайба пружинная 18Н, ГОСТ 6402-61 |
| 7 | 75.61.102А | 2 | Втулка опорная |
| 8 | 75.61.106А | 2 | Крестовина нижняя |
| 9 | 75.61.107А | 2 | Крестовина верхняя |
| 9 | Шайба 27 | 3 | Шайба 27, ГОСТ 11371-65 |
| 10 | 75.61.015А | 2 | Крестовина в сборе |
| 11 | Шплинт 8Х50 | 10 | Шплинт 8Х50, ГОСТ 397-66 |
| 13 | 74.61.102А | 1 | Кольцо стопорное |
| 14 | 75.61.104А | 1 | Втулка запорная |
| 15 | Шайба пружинная 20Н | 12 | Шайба пружинная 20Н, ГОСТ 6402-61 |
| 16 | 75.61.103А | 1 | Пружина |
| 17 | 75.61.101А | 1 | Корпус разрывной муфты Ф16 (левый) |
| 19 | 75.61.114А | 1 | Корпус в сборе |
| 20 | 75.61.012А | 1 | Клапан разрывной муфты Ф16 (левая половина) |
| 20 | А60/75-2752028 | 8 | Клапан |
| 21 | 75.61.105А | 1 | Корпус разрывной муфты Ф16 (правый) |
| 22 | 75.61.013А | 1 | Клапан разрывной муфты Ф16 (правая половина) |
| 23 | 75.61.011А | 1 | Муфта разрывная Ф16 |
| 24 | 75.61.109 | 1 | Шарнир разрывной муфты |
| 26 | 77.60.182 | 2 | Звено специальное |
| 28 | Болт М16Х60 | 2 | Болт М16Х60, ГОСТ 7795-62 |
| 29 | Шайба пружинная 16Н | 6 | Шайба пружинная 16Н, ГОСТ 6402-61 |
| 33 | Гайка М20 | 8 | Гайка М20, ГОСТ 5915-62 |
| 38 | 77.60.110-1 | 1 | Вал рычагов |
| 41 | 77.60.103 | 1 | Рычаг штока |
| 42 | 77.60.105 | 1 | Ось верхняя |
| 43 | Масленка I-А1 | 2 | Пресс-масленка I-А1 прямая, ГОСТ 1303-56 |
| 44 | 77.60.135А | 1 | Головка центральная |
| 48 | 77.60.011А | 1 | Стойка правая в сборе |
| 49 | 77.60.111 | 4 | Винт установочный |
| 50 | Шайба пружинная 14Н | 2 | Шайба пружинная 14Н, ГОСТ 6402-61 |
| 52 | Болт IIМ12Х1,25Х90/83 | 2 | Болт М12Х1,25 90/83 |
| 55 | 77.60.214 | 2 | Гайка корончатая |
| 58 | 77.60.016-1А | 1 | Растяжка в сборе |
| 59 | 77.60.180 | 2 | Цепь передняя |
| 60 | 77.60.130 | 2 | Вилка нижних тяг |
| 61 | Болт М8Х12 | 8 | Болт М8Х12, ГОСТ 7796-62 |
| 62 | Шайба пружинная 8Н | 8 | Шайба пружинная 8Н, ГОСТ 6402-61 |
| 69 | Шайба 8 | 4 | Шайба 8, ГОСТ 11371-65 |
| 70 | Шплинт 4Х22 | 4 | Шплинт 4Х22, ГОСТ 397-66 |
| 72 | 77.60.174 | 2 | Болт рычагов |
| 73 | Гайка М14 | 2 | Гайка М14, ГОСТ 5915-62 |
| 74 | 77.60.151 | 2 | Стремянка |
| 77 | 77.60.203 | 1 | Цепочка верхней тяги |
| 82 | 77.60.142 | 1 | Пружина большая |
| 86 | 77.60.024А | 1 | Вилка в сборе |
| 88 | 77.60.121-2 | 2 | Муфта растяжек |
| 92 | 77.60.119-1 | 2 | Винт растяжки |
| 94 | 77.60.035 | 1 | Фиксатор в сборе |
| 97 | 77.60.167 | 1 | Гайка фиксатора |
| 98 | Шплинт 5Х28 | 7 | Шплинт, ГОСТ 397-66 |
